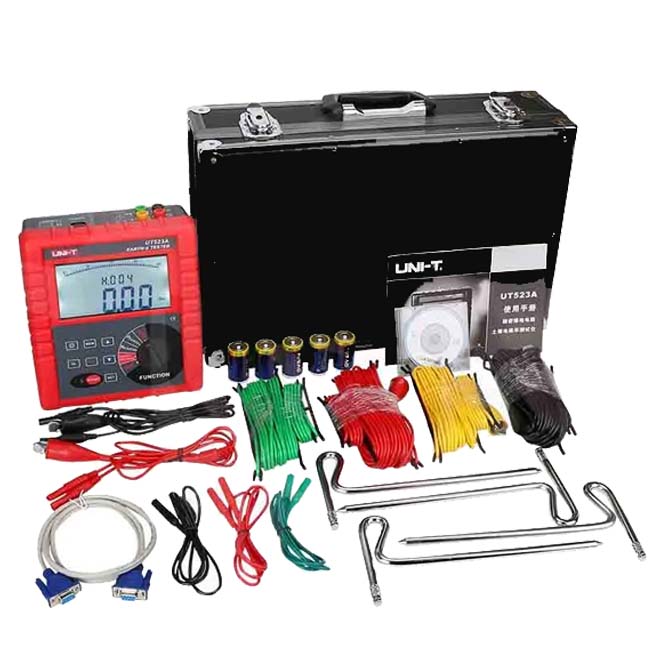

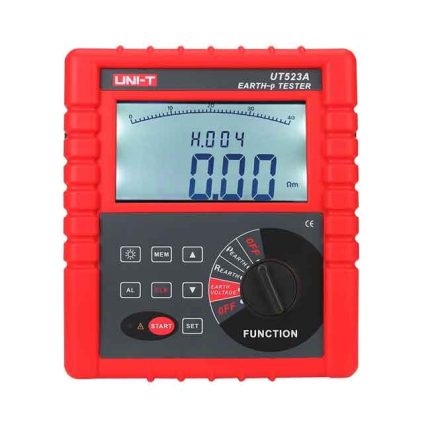

جهاز اختبار مقاومة التربة يوني تي UNI-T UT523A

المواصفات الفنيه :

• جهاز اختبار الأرض (Earth Tester) أو مقياس مقاومة الأرضية، يُستخدم لقياس مدى فعالية نظام التأريض في المنشآت الكهربائية.

• يمكنه استخدام طرق متعددة للقياس: 2-قطب، 3-قطب، و4-قطب حسب الحالة والموقع.

• يدعم القياسات مثل:
  • مقاومة التأريض (Earth Resistance)
  • مقاومية التربة (Soil Resistivity)
  • جهد الأرض (Earth Ground Voltage)
  • الجهد المتردد (AC Voltage) حتى حوالي 750V في بعض الحالات

خطوات عامة لاستخدام UT523A لقياس التأريض:

1. تحضير الأقطاب (Poles / Electrodes)

   • عند استخدام طريقة 3 أو 4 أقطاب، تُدار أسياخ (أقطاب) إضافية في الأرض (عادة تسمّى P, C, E أو ES) على مسافات محددة حسب التصميم (مثلاً 5 – 10 متر أو أكثر)

   • يجب أن تكون الأقطاب في خط مستقيم عادة، بعيدًا عن بعضها البعض بمسافات كافية حسب الكتيب.

2. توصيل الأسلاك (Test Leads)

   • اربط الجهاز بالأقطاب حسب التوصيل المناسب: E إلى الأرض تحت الاختبار، P إلى قطب الجهد، C إلى قطب التيار أو الطوري المساعد، ES قد يستخدم في بعض الأساليب.

   • تأكد من توصيلات جيدة ومحكمة لتقليل الخطأ. إذا التوصيل سيء قد تظهر رسائل “bad contact” أو “— — — Ω”.

3. اختيار وضع القياس المناسب على الجهاز

   • اختر “Earth Resistance” أو “Soil Resistivity” حسب ما تريد قياسه.

   • في بعض الحالات قد تحتاج إلى تحديد المسافة بين الأقطاب في الجهاز لحساب مقاومية التربة (ρ) تلقائيًا.

4. بدء القياس

   • يبدأ الجهاز بإرسال تيار اختبار بين الأقطاب ويقيس الجهد بين بعض الأقطاب لحساب المقاومة الأرضية.

   • في حالة مقاومية التربة، يُحسب الناتج بالتكامل بين المقاومة والمسافة بين الأقطاب.

   • إذا هناك جهد أرضي موجود، قد يُظهر الجهاز الجهد بين الأرض والقطب تحت الاختبار (Earth Voltage) في الوضع المختار.

   • قراءة النتائج وتحليلها

   • اقرأ قيمة مقاومة الأرض بالأوم (Ω) أو الكيلوأوم.

   • إذا كنت تقيس مقاومية التربة، اقرأ القيمة بوحدة مناسبة مثل أوم متر (Ω·m) أو مترية حسب الجهاز.

   • تحقق أيضًا من الجهد الأرضي إن كان موجودًا؛ الجهد الكبير قد يؤثر على فعالية التأريض.

5. استخدام التنبيهات والوظائف المساعدة

   • إذا الجهاز يحتوي على خاصية “Alarm” في الجهد الأرضي، قد ينبهك صوتياً أو ضوئياً إذا الجهد الأرضي تجاوز حد معين.

   • إذا الجهاز كشف تشويش أو تداخل، قد يظهر رمز “NOISE” أو تحذيرًا بأن النتائج قد تكون غير دقيقة بسبب الجهد المتداخل في الأرض المجاورة.

   • يمكن استخدام وظيفة حفظ البيانات إذا متوفرة، ليسجل الجهاز عدة قراءات لتحليل لاحق.
