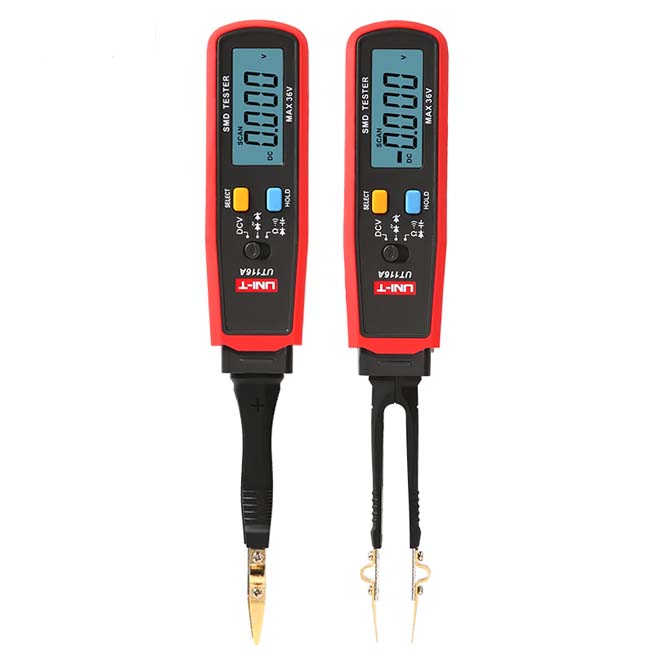

جهاز قياس جهد التيار المستمر حتي 36 فولت موديل يو ني تي UNI-T UT116A

المواصفات الفنيه :

• جهاز «مُختبر SMD» (SMD Tester)، يُستخدم لقياس المكونات الإلكترونية الصغيرة مثل المقاومات، المكثفات، الثنائيات، وأيضًا لقياس الجهد المستمر في نطاق محدود.

• يُعد جهازًا مدمجًا وخفيف الوزن، يُسهّل التعامل مع مكونات “السطح” (Surface Mount Devices). من مميزات السلسلة UT116 (بما فيها A و C) أن المِنبَرة (tweezer) يمكن تدويرها 180 درجة لتسهيل القراءة والعمل على الثنائيات أو LED.

خطوات لاستخدامه وكيفية استخدام كل وظيفة:

1. تركيب البطاريات
   أدخل البطاريتين (AAA) في الجهاز حسب القطبية الصحيحة.

2. تشغيل الجهاز واختيار الوظيفة
   الجهاز قد يتعرف تلقائيًا على نوع المكون (المقاومة، السعة، الثنائي) — ميزة “Auto scan identification” موجودة في المواصفات.

3. قياس المقاومة

   • استخدم المِنبَرة على طرفي المكون.

   • عند الاتصال الجيد، سيعرض الجهاز قيمة المقاومة بالأوم (Ω، KΩ، أو MΩ).

4. قياس السعة (Capacitance)

   • افصل المكثف عن أي دائرة إذا أمكن.

   • ضع المِنبَرة على طرفي المكثف، وسيعرض الجهاز القيمة بالمكروفاراد أو الميليفاراد.

5. اختبار الثنائي (Diode Test)

   • ضع أطراف المِنبَرة على طرفي الثنائي.

   • سيُظهر الجهاز جهد الانفراج (Forward Voltage) إذا كان الثنائي سليمًا.

6. اختبار الاستمرارية (Continuity Test)

   • في هذا الوضع، إذا المقاومة بين طرفي المِنبَرة أقل من حوالي 30 Ω تقريبًا، يُصدر الجهاز صوتًا أو يضيء مؤشّرًا.

7. قياس الجهد المستمر (DCV)

   • يمكنه قياس الجهد المستمر حتى 36 V تقريبًا.

   • استخدمه لقياس البطاريات أو الدوائر الصغيرة منخفضة الجهد.

8. اختبار Zener / تحديد القطبية

   • الجهاز يدعم اختبار صمام زينر وتحديد الاتجاه (القطبية) لبعض المكونات.

   • عند تشغيل اختبار هذا الوضع، يُرسل الجهاز تيارًا صغيرًا (عادة حوالي 1 mA) ويعرض جهد المكون.

9. ميزات إضافية

   • Auto power off: ينطفئ تلقائيًا بعد وقت من عدم الاستخدام.

   • Auto range: يتغيّر النطاق تلقائيًا حسب قيمة المكون المقاسة.

   • دعم لعرض LED أو استقرار الجهد لتحديد بعض المكونات الإلكترونية.

   • تدوير المِنبَرة 180° لتسهيل القراءة في توجيه مختلف.
