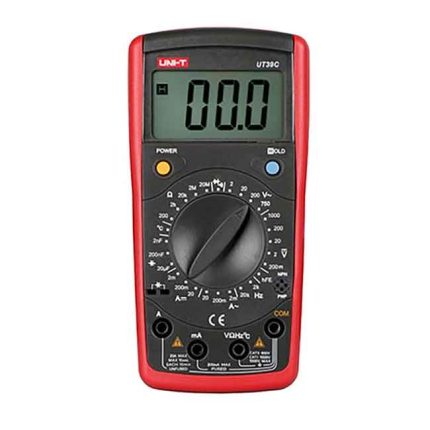

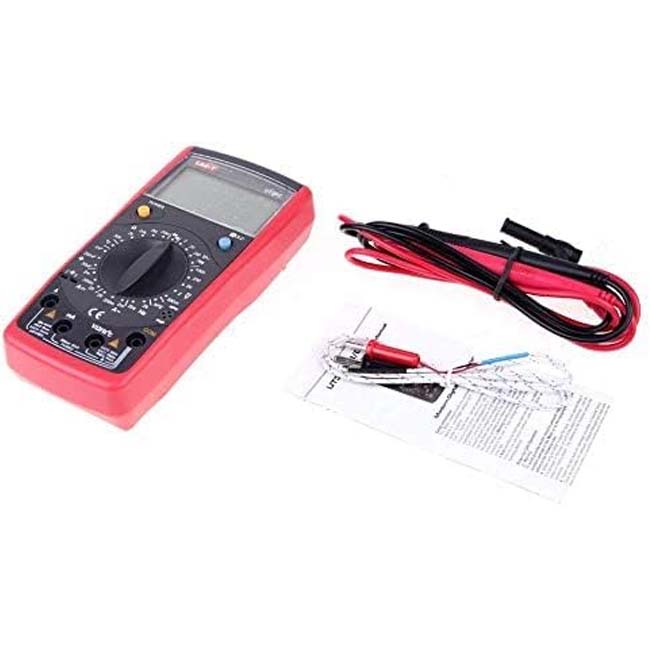

افوميتير ملتيميتر لقياس الفولت و الامبير و درجه الحراره 20 امبير 750V AC -1000V DC يو ني تي موديل UNI-T UT39C

المواصفات الفنيه :

• مقياس متعدد رقمي (Digital Multimeter / Multimeter) من سلسلة UT39 التي تنتجها شركة UNI-T.

• يُستخدم لقياس الجهد (AC و DC)، التيار (AC و DC)، المقاومة، السعة، اختبار الديود، اختبار الاستمرارية، وقياس معامل التضخيم (hFE) للترانزستورات.

• النسخة “C” قد تحتوي على بعض الزوائد (مثل دعم السعة، وربما مداخل إضافية) أو تحسينات على النسخ A/B.

طريقة استخدام UT39C في القياسات الشائعة مع بعض التنبيهات:

أ. قياس الجهد (DC / AC)

1. ضع المفتاح الدوار على الوضع المناسب: DCV إذا قياس جهد مستمر، أو ACV إذا قياس جهد متردد.

2. اختر المدى المناسب (إذا الجهاز يدعم تحديد المدى يدوياً).

3. أدخل السلك الأسود في الطرف COM، والسلك الأحمر في الطرف VΩ.

4. ضع أطراف الاختبار عبر النقاط اللتين تريد قياس الجهد بينهما.

5. اقرأ القيمة المعروضة.

6. إذا ظهرت على الشاشة “1” أو “OL” فهذا يعني تجاوز المدى، فاختر مدى أعلى.

7. بعد الانتهاء، انزع الأسلاك بأمان.

ب. قياس التيار (DC / AC)

1. أوقف تشغيل الدائرة أو افصل مصدر الطاقة.

2. اختر وضع التيار (مثل mA أو 10A أو ما يقابله).

3. أدخل السلك الأحمر في الطرف المخصص لقياس التيار (mA أو 10A حسب التيار المتوقع)، والسلك الأسود إلى COM.

4. اجعل الجهاز جزءًا من السلسلة التي يمر فيها التيار (أي يمر التيار عبر الجهاز).

5. شغّل الدائرة وراقب القراءة.

6. عند استخدام مدى عالٍ مثل 20A — لا يُفضل تشغيله لفترات طويلة. مثلاً يُسمَح ≤ 10 ثوانٍ حسب الدليل.

7. بعد القياس، افصل الأسلاك وأعد الجهاز إلى وضع آمن.

ج. قياس المقاومة

• تأكّد أن الدائرة بلا طاقة (مفتوحة).

• اضبط المفتاح على وضع المقاومة (Ω).

• وصل أطراف الاختبار عبر العنصر (مقاومة أو مكون).

• اقرأ القيمة.

• إذا ظهرت “OL” فذلك يعني أن المدى صغير — اختر مدى أعلى إن توفر.

د. اختبار الديود والاستمرارية

• في وضع Diode: قُم بتوصيل أطراف الاختبار على طرفي الديود، وسيُظهر الجهد الأمامي (forward voltage drop).

• في وضع Continuity: إذا المقاومة بين الأطراف منخفضة جدًا، سيصدر الجهاز صوت تنبيهي (صفير).

هـ. اختبار الترانزستور (hFE)

• ضع المفتاح على وضع hFE.

• أدخل الترانزستور (PNP أو NPN) في المقبس المخصص (عادة فتحات لتوصيل أرجل الترانزستور).

• ستُعرض قيمة معامل التضخيم (hFE) على الشاشة مباشرة.
