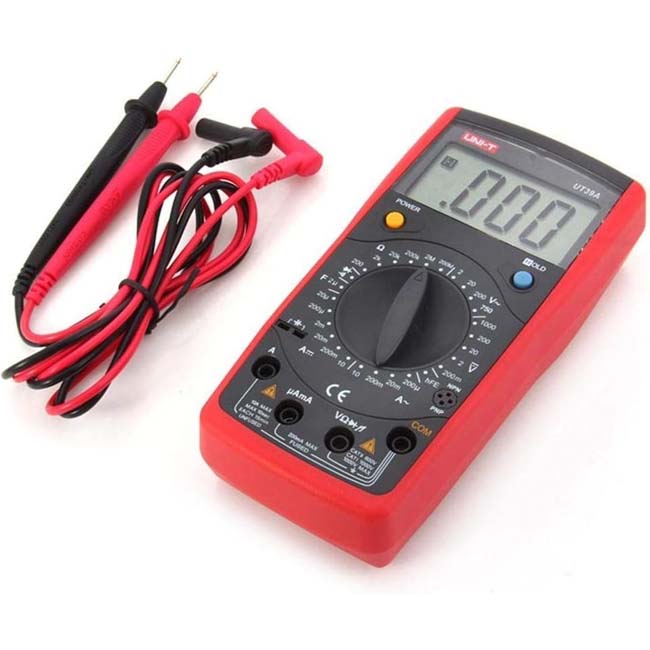

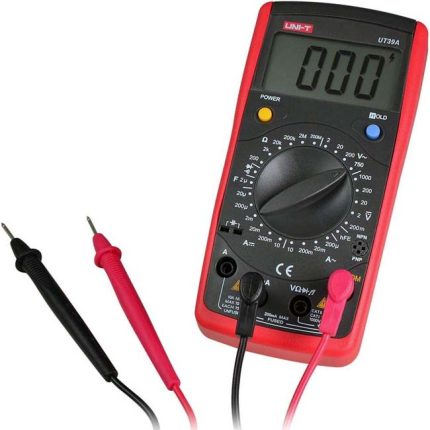

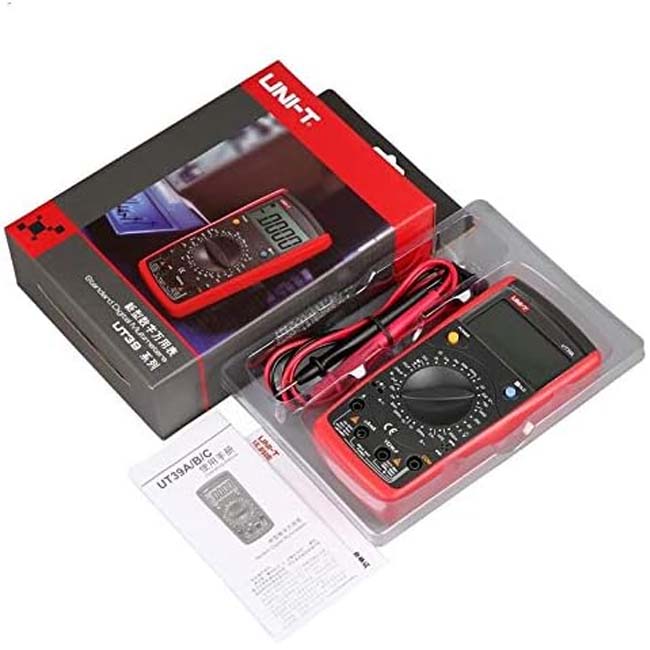

افوميتير ملتيميتر لقياس الفولت و الامبير والمقاومه 20 امبير 750V AC -1000V DC يوني تي موديل UNI-T UT39A

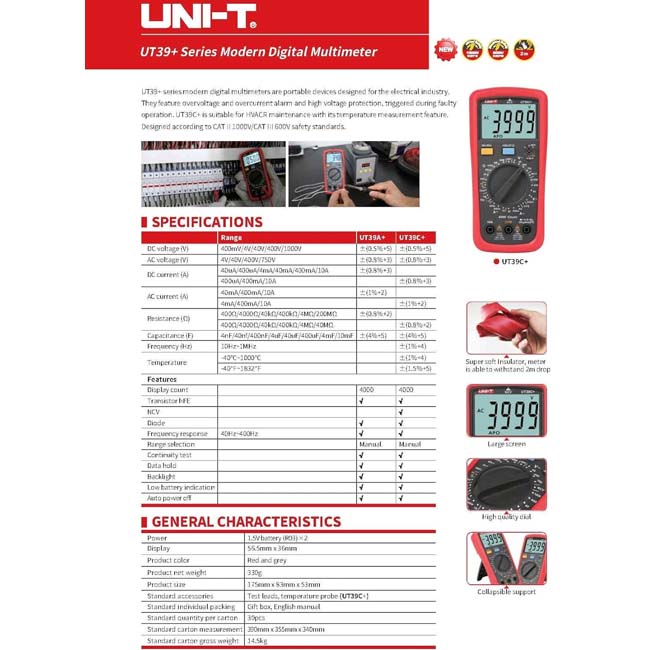

المواصفات الفنيه :

• مقياس متعدد رقمي (Digital Multimeter) من شركة UNI-T، من سلسلة UT39.

• يُستخدم لقياس عدة كميات كهربائية في الدوائر مثل الجهد (AC / DC)، التيار (AC / DC)، المقاومة، السعة، اختبار الصمام الثنائي، الاستمرارية، ومعامل التضخيم للترانزستور (hFE).

• النسخة “A” قد لا تدعم بعض الوظائف التي توجد في النسخ الأعلى (مثل قياس التردد أو الحرارة) أو قد تكون محدودة في بعض النطاقات – حسب دليل التشغيل.

خطوات عامة لاستخدام الملتيميتر UT39A لقياسات شائعة:

أ. قياس الجهد (Voltage) DC / AC

1. ضع المفتاح الدوار على الوضع المناسب (DCV أو ACV) واختر المدى المناسب (مثلاً 200V، 1000V حسب ما يتطلب القياس).

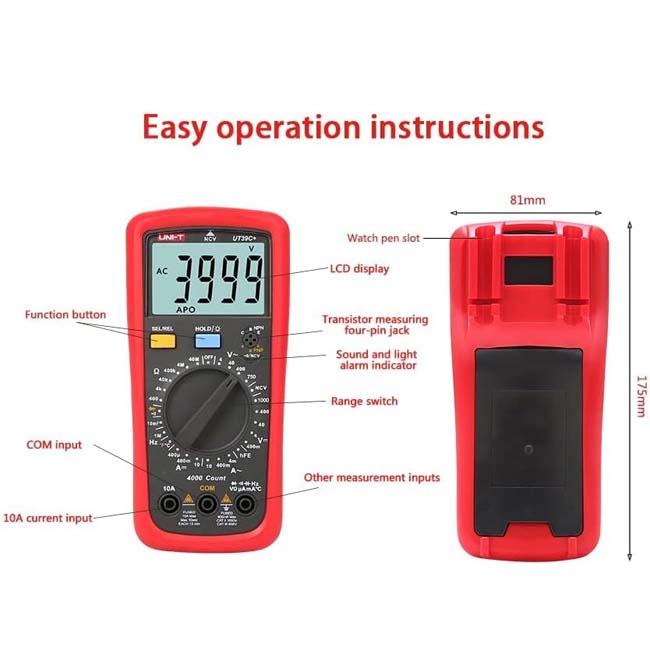

2. أدخل السلك الأسود في الطرف COM، والسلك الأحمر في الطرف VΩ.

3. صِل طرفي الاختبار (السلك الأحمر والسلك الأسود) عبر العنصر أو بين نقطتين في الدائرة.

4. اقرأ القيمة المعروضة على الشاشة.

5. إذا ظهرت شاشة تعرض “1” أو “OL” أو “overload” فذلك يعني أن المدى المختار صغير جدًا، فغيّر إلى مدى أعلى.

6. بعد الانتهاء، افصل الأسلاك عن الدائرة.

ب. قياس التيار (Current) DC / AC

1. افصل مصدر الطاقة أو قم بإيقاف تشغيل الدائرة قبل التوصيل.

2. حدد المدى المناسب لوضع التيار (مثلاً mA أو 10A) حسب التيار المتوقع.

3. أدخل السلك الأسود في الطرف COM، والسلك الأحمر في الطرف mA أو 10A حسب المدى.

4. ضع الجهاز على التوصيل التسلسلي في الدائرة (أي اجعل التيار يمر عبر الجهاز).

5. شغّل الدائرة واقرأ القيمة المعروضة.

6. بعد القياس، أعد الأسلاك إلى أوضاعها الآمنة وأغلق الجهاز.

ملاحظة مهمة: لا تحاول تغيير المدى أثناء القياس، واحرص على عدم تجاوز القيم القصوى المسموحة لتجنب تلف الفيوز أو الجهاز نفسه.

ج. قياس المقاومة (Resistance)

1. افصل الدائرة عن الطاقة.

2. ضع المفتاح على وضع المقاومة (Ω).

3. صِل طرفي الاختبار عبر العنصر (مثلاً مقاومة أو قطعة دائرة).

4. اقرأ المقاومة على الشاشة.

5. إذا ظهرت “1” أو “OL” فاختر مدى أكبر إن وجد.

د. اختبار الديود والاستمرارية

• لوضع Diode: يوصل الملتيميتر كما في المقاومة لكن يعرض جهد الانحدار (Drop Voltage).

• لوضع Continuity (اختبار الاستمرارية): إذا كانت المقاومة صغيرة (عادة أقل من ~10Ω) يُصدر الجهاز صوت بحرقة أو صفير.

هـ. اختبار الترانزستور (hFE)

1. ضع المفتاح على وضع hFE.

2. أدخل الترانزستور (PNP أو NPN) في المقبس المخصص (عادة توجد فتحات تضع فيها أرجل الترانزستور).

3. ستُعرض قيمة hFE (معامل التضخيم) على الشاشة.
