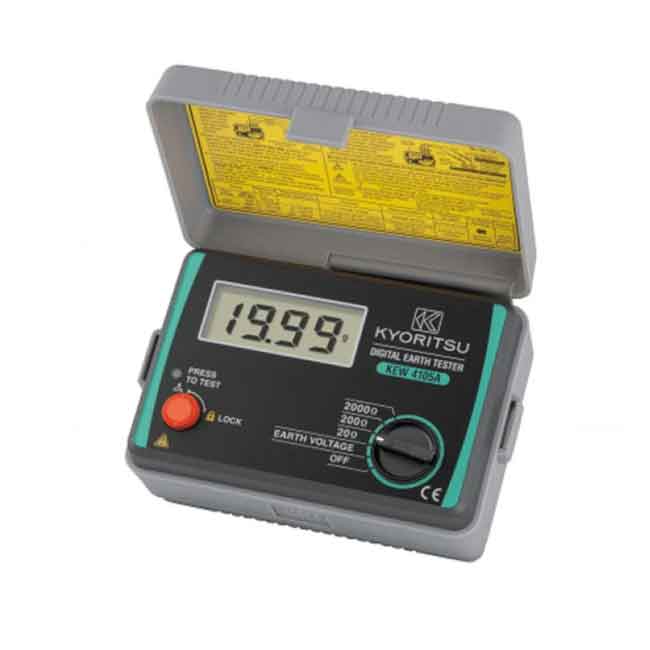

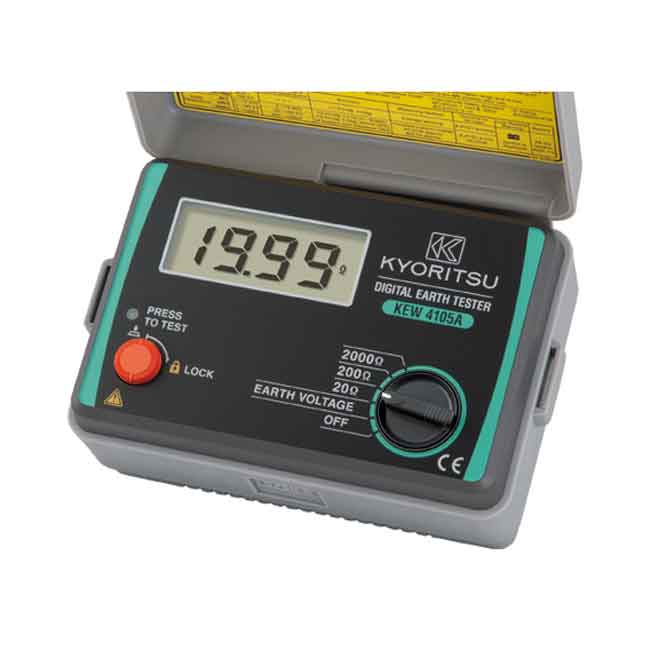

جهاز الاختبار الارضي الرقمي من كوريتسو KYORITSU 4105A

المواصفات الفنيه :

• يُستخدم لقياس مقاومة الأرضية (الموصل الأرضي) في أنظمة التوزيع الكهربائي، الشبكات الداخلية، الأجهزة الكهربائية التي يلزم تأريضها، لضمان أن المقاومة الأرضية منخفضة وتحقق السلامة.

• كما يمكنه أيضًا قياس الجهد الأرضي (Earth Voltage) لمعرفة الجهد المتولد في الأرض نتيجة التيارات التسريبية أو مشاكل التأريض.

طريقه الاستخدام :

1. فحص البطاريات

   • قبل القياس، شغّل الجهاز وتأكد أنه لا تظهر إشارة “بطارية منخفضة” أو أن الشاشة لا تومض.

   • إذا كانت البطاريات ضعيفة، استبدلها كلها معًا بنوعها الصحيح (6 × R6P)

2. توصيل الكوابل والمسامير المساعدة (Auxiliary Earth Spikes)

   • عادة يتم استخدام ثلاث أقطاب: E (الموصل الأرضي الذي تقيسه)، P (قطب الجهد المساعد)، C (قطب التيار المساعد).

   • يتم غرس المسامير المساعدة في الأرض على بعد معين من الموصل الأرضي (مثلاً 5 إلى 10 أمتار تقريبًا) لضمان أن الجهد على الأرض يتبدد بشكل جيد.

   • تأكد من أن الأرض حول المسامير مبللة أو لينة لتوفير تماس جيد مع التربة.

3. قياس الجهد الأرضي أولًا (اختياري لكن هام)

   • حدد على الجهاز وضع “EARTH VOLTAGE”

   • اضغط زر الاختبار (Press to Test) لقراءة الجهد الأرضي

   • إذا كانت القراءة أكبر من حوالي 3V، فقد يؤثر ذلك على دقة القياس. يُفضل في هذه الحالة إيقاف التيار الكهربائي أو تقليل التسريبات.

4. اختيار النطاق المناسب لمقاومة التأريض

   • إذا كنت تتوقع أن المقاومة منخفضة (على سبيل المثال أقل من 20Ω)، استخدم النطاق 20Ω

   • إذا كنت تتوقع قيمة أعلى، اختر 200Ω أو 2000Ω حسب الحالة

5. إجراء القياس

   • حدد النطاق المختار، ثم اضغط زر الاختبار

   • سيقوم الجهاز بإرسال تيار ثابت عبر القطب C إلى الموصل الأرضي (E) ويقيس الجهد عند قطب P، وبالعلاقة $R=V/I$ تُحسب المقاومة الأرضية الحقيقية.

   • أثناء القياس، تُضاء LED لبيان أن القياس جاري.

6. طريقة القياس المبسطة (Simplified Measurement)

   • في حال لا يمكن غرس المسامير المساعدة (كالأسطح الصلبة أو الأماكن التي يصعب الوصول إليها)، يُستخدم مسبار مُبسط يحتوي على مشبك (alligator clip) وقطب مسطح.

   • يُوصل المشبك إلى موصل أرض معروف (مثل مرفق تأريض موجود في المبنى) وتُقاس المقاومة بوصلة قطبين فقط (طريقة 2-سلكية).

   • لكن في هذه الطريقة، تكون القراءة عبارة عن مجموع المقاومة الحقيقية + مقاومة الأرض التي استخدمتها كمؤشر، لذا يجب الانتباه إلى هذا الخطأ المحتمل.

7. قراءة النتيجة وتفسيرها

   • تأكد من أن القراءة مستقرة

   • قارن المقاومة المقاسة مع المواصفات المعيارية للتأريض في بلدك أو في التصميم (غالبًا يُفضل أن تكون المقاومة أقل من بعض الأومات، مثلاً أقل من 5Ω أو 10Ω حسب التطبيق)

   • إذا كانت المقاومة مرتفعة جدًا، فاعمل على تحسين التوصيل بالأرض (غرس أكثر، رطوبة التربة، توصيل إضافي إلى الأرض المشتركة، إلخ)

8. إيقاف الجهاز وتنظيفه

   • بعد القياسات، قم بإيقاف الجهاز، افصل الكوابل

   • خزِّن الجهاز في حقيبته، واحرص على أن تكون الكوابل مرتبة

   • تأكد أن المسامير المساعدة جافة ومحمية من الصدأ
