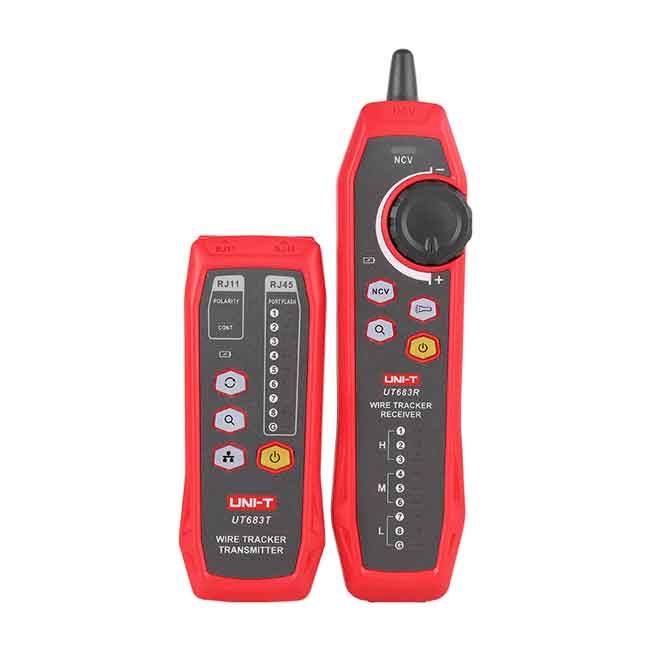

جهاز اختبار الكابلات والشبكة يوني تي UNI-T UT683KIT

المواصفات الفنيه :

• يُستخدم لتتبّع الأسلاك والكابلات وتحديد مكانها، حتى لو لم تكن متصلة بمصدر إشارة (“noiseless wire tracking”).

• يمكنه أيضًا اختبار الكابلات (RJ11، RJ45): التحقق من انقطاع، قصر، ترتيب الأسلاك (Miswire)، القطبية (Polarity).

• يحتوي على وظيفة NCV (Non-Contact Voltage) للكشف عن وجود جهد متردد AC على سلك دون توصيل مباشر.

• مزوَّد بخاصية “Port Flash” التي تتيح مرسلاً لهوميض تزامني مع منفذ شبكة نشط إذا كان الكابل موصولًا بموجه أو مفتاح فعّال

شرح الاستخدام (كيفية التشغيل)

تتبّع كابل شبكة RJ45

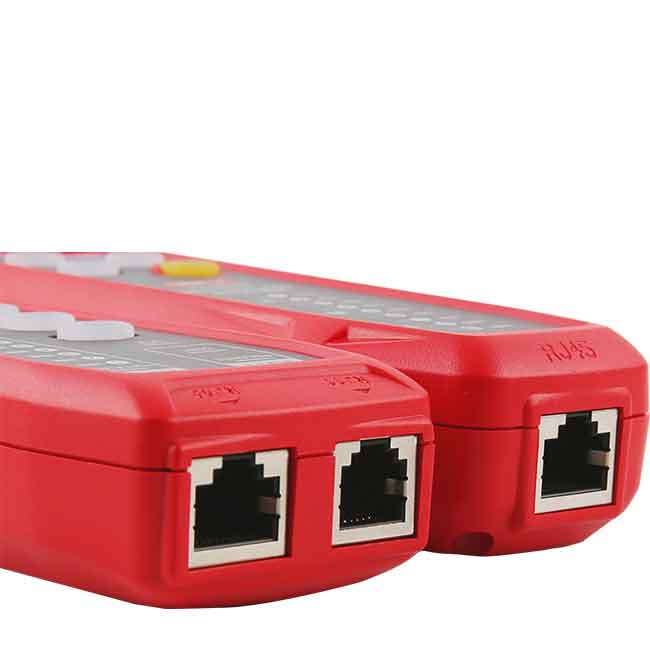

1. أدخل طرف الكابل في منفذ RJ45 في المرسل.

2. اضغط زر التتبّع (Tracking) في المرسل لتفعيل الإرسال.

3. في نفس الوقت يمكنك تفعيل “Port Flash” بحيث يومض المرسل مع نشاط منفذ الشبكة إذا كان الكابل متصلاً بموجه، مفاتيح، أو جهاز نشط.

4. اذهب بالمستقبل على طول المسار المحتمل للكابل واضغط زر التتبّع فيه؛ عندما تسمع صفيرًا ويقوى الصوت، هذا يشير إلى قربك من الكابل المستهدف.

تتبّع خط هاتف RJ11

1. أدخل كابل الهاتف في منفذ RJ11 في المرسل.

2. فعّل التتبّع عبر الضغط على الزر المناسب في المرسل.

3. في المستقبل، شغّل التتبّع وابدأ التحرك؛ عندما تسمع صوتًا، هذا يدل على مكان السلك.

تتبّع كابل طاقة أو كابل معدني

• استخدم كابل المشبك (alligator clip) لتوصيل المرسل بالكابل المعدني أو غلاف الكابل الذي تريد تتبعه.

• فعّل التتبّع في المرسل، ثم في المستقبل لبدء الاستقبال.

• تجنب استخدام الجهاز على أسلاك ذات جهد مرتفع جدًا (انظر قسم الأمان أدناه).

اختبار الكابلات (Validating – RJ45 / RJ11)

اختبار RJ45

• وصل طرفي الكابل (من المرسل والمستقبل) بمنفذي RJ45.

• اضغط زر الاختبار (Validating) في المرسل والمستقبل (قد يكون الزر يومض أثناء الفحص).راقب مؤشرات LED على كلا الجهازين لتحديد الحالة:

  • Good wiring (ترتيب سليم): مؤشرات 1 إلى 8 تضيء بالتتابع.

  • Short circuit (قصر): مؤشرات معينة تضيء معًا (مثلاً No.3 و No.4) بضوء خافت.

  • Open circuit (انقطاع): أحد الأسلاك لا يضيء (مثلاً No.3 لا تضيء).

  • Miswire (ترتيب خاطئ): مؤشرات لا تتطابق بين المرسل والمستقبل.

• أثناء الاختبار يمكنك الضغط على الزر لتغيير بين وضع سرعة الفحص (fast) وبطء الفحص (slow).

اختبار RJ11

• أدخل طرف الكابل في منفذ RJ11 في المرسل، أو استخدم المشبك إذا كان لديك سلك مكشوف.

• فعّل وضع الفحص (Validating).

• المؤشرات ستُظهِر:

  • CONT (استمرارية): ضوء أخضر إذا الكابل مفتوح (Open).

  • قصر (Short): ضوء أحمر إذا كان هناك قصر.

  • POLARITY: ضوء أخضر لقطبية صحيحة، أحمر لقطبية عكسية.

  • Ringing أو AC: إذا كان هناك إشارة رنين أو تيار متردد على الخط، فستومض الألوان الأخضر والأحمر بالتناوب.

وظيفة NCV (الكشف بدون اتصال)

• اضغط زر NCV على المستقبل لتفعيل خاصية الكشف عن الجهد بدون تلامس.

• عندما يكون السلك أو المقبس يحتوي على جهد AC أكبر من حوالي 40V، سيصدر المستقبل صوتًا وتومض إشارة NCV.

• إذا كانت عدة كابلات متجاورة، استخدم زر الحساسية (sensitivity knob) على المستقبل لتقليل التداخل وتحسين الإشارة.

وظائف إضافية

• ضوء الفلاش (Flashlight): يوجد في المستقبل زر لتشغيل أو إيقاف ضوء الفلاش للمساعدة في الأماكن المظلمة.

• إشارة انخفاض البطارية: إذا انخفض الجهد إلى ≤ 3.4V، سيبدأ زر الطاقة في الومض. وعند 3.0V، ينطفئ الجهاز تلقائيًا ويحتاج إلى الشحن.

• استخدام سماعة: في بيئات ذات ضوضاء عالية، يمكنك توصيل سماعة بالمستقبل لسماع الإشارات بشكل أفضل.
