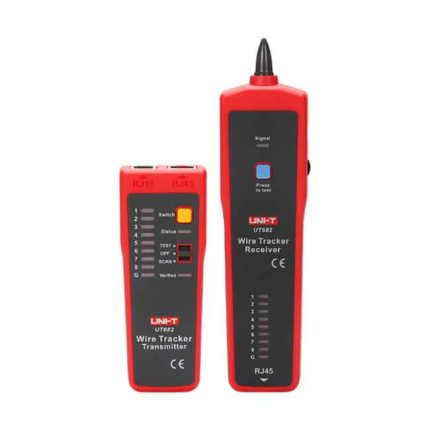

جهاز فحص وتتبع الأسلاك يوني تي UNI-T UT682

المواصفات الفنيه :

جهاز مُعقّب/متعقّب للكوابل (Wire Tracker / Tone & Probe) من شركة UNI-T، يُستخدم لتعقّب الكابلات (Ethernet, الهاتف، الكوكس، الأسلاك الكهربائية) بدون الحاجة لفتح غلاف العزل.

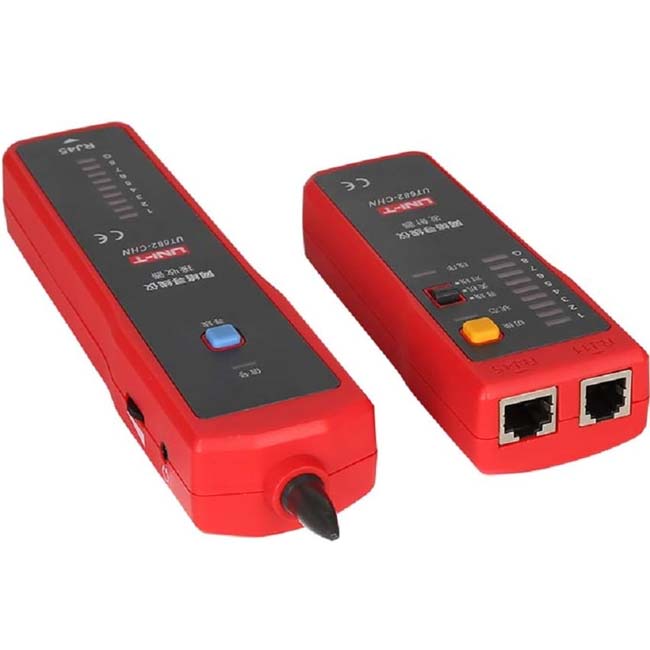

يتكوّن الجهاز عادة من جزأين: مرسِل (Transmitter) و مستقبِل (Receiver). المرسِل يُرسل إشارة طنين (tone) عبر الكابل المراد تتبعه، والمستقبِل يستخدم للبحث عن هذه الإشارة وتتبع مسار الكابل.

خطوات استخدام الجهاز:

1. تركيب البطاريات
   أدخل بطارية 9 فولت في المرسِل وبطارية أخرى في المستقبِل (إذا لم تكن مرفقة بالفعل).

2. توصيل المرسل بالكابل المراد تتبعه
   استخدم أحد المنافذ (RJ45 أو RJ11 أو كليبّرات الجرس) لتوصيل المرسل بالكابل.

3. تشغيل المرسِل والضبط إلى وضع “TEST” أو وضع التعقب (Tone)
   رِقْ وضع المرسل ليبدأ بإرسال الإشارة عبر الكابل.

4. استخدام المستقبِل للتعقّب
   حرك المستقبِل على طول طريق الكابل. عندما يلتقط الإشارة، ستضيء مصابيح LED في المستقبِل وتصدر صوتًا عند استخدام سماعة الرأس (إن وُجد).

5. تحقق من الترتيب أو الأخطاء
   باستخدام مصابيح LED في المرسال أو المستقبِل، يمكنك التحقق من ترتيب الأسلاك (إذا كانت متصلة بشكل صحيح أو متقاطع).
   الجهاز أيضًا يكشف عن أسلاك مفتوحة (Open) أو قصيرة (Short).

6. استخدام وضع السماعة (إن في بيئة صاخبة)
   إذا البيئة بها ضوضاء، استخدم منفذ السماعة على المستقبِل لسماع الإشارة بسهولة أكبر.

7. إيقاف التشغيل بعد الانتهاء
   أطفئ الجهاز لتوفير البطارية، أو اتركه ينتقل إلى وضع السكون إن كان يدعم ذلك.
