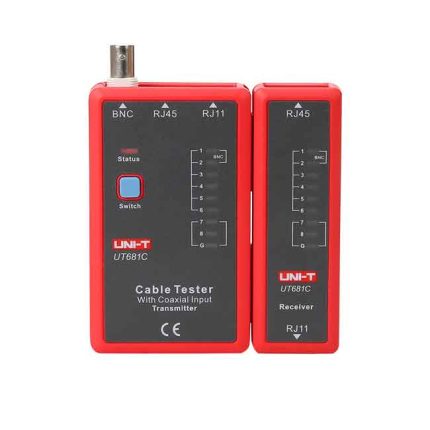

جهاز إختبار كابلات الإنترنت والشبكات يوني تي UNI-T UT681C

المواصفات الفنيه :

• جهاز يُستخدم لاختبار الكابلات مثل كابلات الشبكة (RJ45 / Ethernet) وكابلات الهاتف (RJ11) وأحيانًا مخارج BNC، لمعرفة ما إذا كانت الأسلاك مفتوحة (Open) أو قصيرة (Short) أو مُعوَّمة (Crossover) أو “توصيل صحيح” (Straight) أو **تبديل التوصيل (Cross)” وغيرها من الأخطاء الشائعة.

• من سلسلة UT681 التي تضم طرازات مثل UT681L و UT681C و UT681HDMI، ولكل طراز قدرات مختلفة (مثلاً UT681C يضيف دعم BNC).

• يُستخدم غالبًا من قِبَل فنيي الشبكات عند تركيب الكابلات لفحص التوصيل والتأكد من صحة الربط قبل التشغيل الفعلي

إليك خطوات تشغيل الجهاز واستخدامه لاختبار كابل:

أ. التحضير

1. تأكَّد من وجود بطارية 9V داخل الجهاز (في المرسل والمستقبِل).

2. تأكَّد أن الجهاز في وضع إيقاف قبل التوصيل.

ب. التوصيل

3. استخدم منفذ RJ45 أو RJ11 في المرسل لتوصيل الطرف الأول من الكابل المراد اختباره.

   • إذا الكابل يحتوي على موصل BNC، قد تحتاج إلى مُحوّل RJ45-to-BNC (غالبًا يأتي مع الجهاز).

4. شغّل المرسل في وضع “TEST” أو ما يعادله.

ج. استخدام المُستقبِل لتعقّب الإشارة

5. احمل المستقبِل وتحرك على طول مسار الكابل أو داخل الجدار أو الكابلات المجاورة.

6. عند التقاط إشارة الطنين (tone) من المرسِل، ستومض LED أو يُصدر صوت يشير إلى وجود الإشارة.

7. إذا التوصيل بين الأسلاك صحيح، سترى تسلسلًا مناسبًا على مصابيح LED (من 1 إلى 8 + G) يطابق الترتيب المتوقع.

8. إذا هناك سلك مفتوح (Open) أو مقطوع، سيُظهر الجهاز ذلك بعدم إضاءة LED في الموضع المعني.

9. إذا هناك تقاطع أو تبديل في الأسلاك (Crossover)، سترى ترتيبًا غير صحيح أو بعض الإشارات التي تُظهر التبديل.

د. أوضاع الاختبار المختلفة

• الوضع السريع (Fast mode): للتعقب السريع في المساحات القصيرة أو عند كثرة الكابلات.

• الوضع البطيء (Slow mode): لتعقب أكثر دقة عند المسافات الطويلة أو ضعيفة الإشارة.

• يمكن تبديل بين الأوضاع حسب الحاجة.

هـ. إنهاء الفحص

10. بعد إنهاء الاختبار، افصل الكابل من المرسل.

11. أطفئ الجهاز أو انتظر حتى يدخل في وضع الإيقاف التلقائي.
