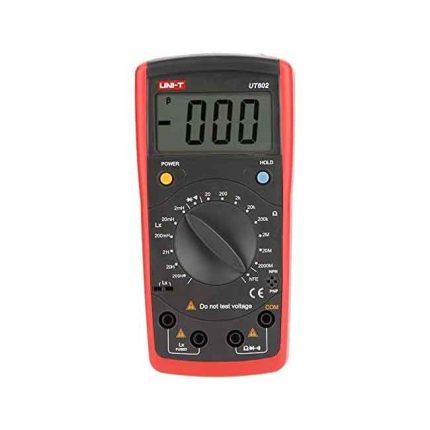

افوميتر يوني تي Uni-T UT602 digital Inductance and Resistance meter

المواصفات الفنيه :

• جهاز قياس الحث (Inductance, L)، السعة (Capacitance, C)، المقاومة (Resistance, R)، بالإضافة إلى وظائف اختبار الثنائيات (Diode)، الاستمرارية (Continuity)، و قياس معامل الكسب hFE لبعض الترانزستورات.

• يتميّز الجهاز بأنه يدوي النطاق (manual ranging)، أي أنه لا يغيّر النطاق تلقائيًا بل تختار النطاق المناسب يدويًا.

• يحتوي على خاصية Data Hold في نسخة UT602 (لإيقاف القيمة المعروضة مؤقتًا) ليست متوفرة في بعض النماذج المجاورة.

• يُغذَّى الجهاز ببطارية 9 فولط (بطارية من النوع 6F22 أو ما يعادله).

خطوات تفصيلية لاستخدام UT602 في مختلف القياسات:

قياس المقاومة (R)

1. تأكّد أن العنصر مفصول عن أي دائرة وليس عليه جهد.

2. أدخل السلك الأسود في الطرف COM، والسلك الأحمر في الطرف الخاص بالمقاومة/الاستمرارية/الثنائيات.

3. حوّل المفتاح إلى نطاق المقاومة المناسب (مثل 20 Ω، 200 Ω، 2 kΩ، …)

4. وصل المجسّات بطرفي العنصر المراد قياسه.

5. انتظر حتى تستقر القراءة ثم اقرأ القيمة من الشاشة.

6. إذا ظهر “1” أو “OL” في أقصى الشاشة يعني أن النطاق المختار أقل من القيمة الفعلية، فاختر مدى أعلى.

7. في نطاقات 20 Ω أو 200 Ω، قد تضيف المجسّات مقاومة بسيطة (0.1 إلى 0.3 Ω تقريبًا)، لذا يمكن عمل معايرة (short) لقراءة المجسّات وطرحها للحصول على القيمة الفعلية.

اختبار الثنائيات (Diode) والاستمرارية (Continuity)

• اختبار الثنائيات:

  1. ضع المفتاح في وضع الثنائيات (Diode).

  2. وصل المجسّات إلى الثنائي: الموجب إلى الأنود، السالب إلى الكاثود.

  3. سيعرض الجهاز الجهد الساقط في الاتجاه الأمامي، تقريبًا بين 0.5 إلى 0.8 فولت إذا الثنائي سليم (لثنائيات السيليكون).

  4. إذا وصلته بالعكس، قد يعرض “1” أو “OL” للدلالة على أن الثنائي في الانعكاس مفتوح.

• اختبار الاستمرارية (Continuity / Buzzer):

  1. ضع المفتاح في وضع الاستمرارية.

  2. وصل المجسّات بطرفي الدائرة المراد اختبارها.

  3. إذا كانت المقاومة صغيرة (≤ ~10 Ω)، يُصدر الجهاز صوتًا (Beep).

  4. إذا المقاومة أكبر، قد لا يصدر الصوت، لكن يعرض قيمة المقاومة.

قياس الحث (Inductance, L)

1. حوّل المفتاح إلى وضع الحث (L).

2. اختر نطاق الحث المناسب (مثل 2 mH، 20 mH، 200 mH، 2 H، 20 H).

3. وصل المجسّات بطرفي الملف أو المكوّن الحثي.

4. انتظر حتى تثبت القراءة، ثم اقرأ القيمة.

5. في نطاقات صغيرة (مثل 2 mH)، يمكن عمل معايرة (short) للمجسّات أولًا وطرح القيمة المضافة للحصول على القيمة الدقيقة.

قياس معامل الكسب (hFE) للترانزستور

1. ضع المفتاح في وضع hFE.

2. أدخل الترانزستور في المقبس المخصص (يُكتب على الجهاز B, E, C).

3. سيعرض الجهاز قيمة تقريبية لمعامل الكسب للترانزستور (قيمة بين 0 إلى ~1000 أو أكثر حسب النوع).

استخدام زر HOLD (في UT602)

• يمكنك الضغط على زر HOLD لتثبيت القيمة المعروضة على الشاشة حتى إذا تغيرت الحالة الكهربائية.

• الضغط مجددًا يُلغِي خاصية التثبيت ويعود العرض العادي.
