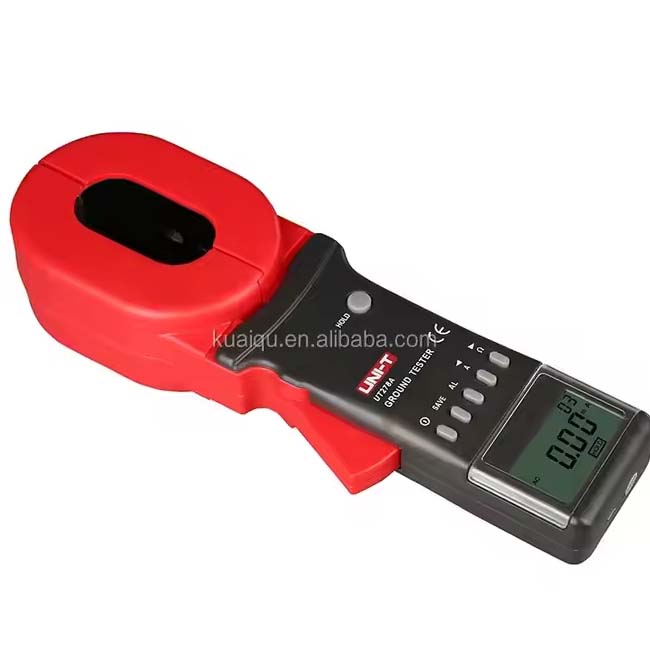

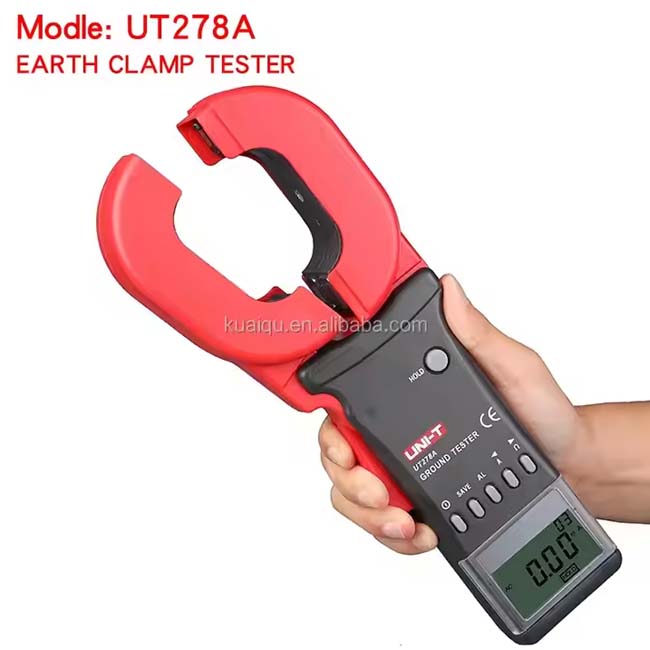

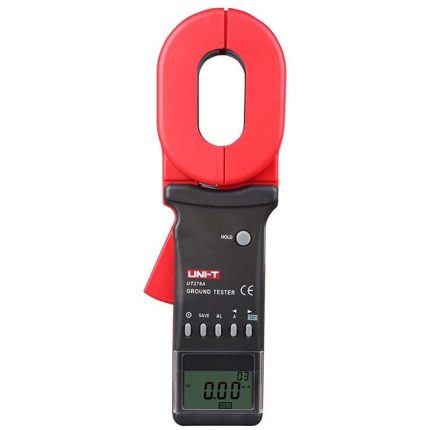

كلامب قياس و اختبار القطب الارضي يو ني تي موديل UNI-T UT278A

المواصفات الفنيه :

• جهاز قابضة لقياس مقاومة التأريض (Earth Ground / Ground Resistance)، يُعرف أحيانًا بجهاز Clamp Ground Resistance Tester.

• يسمح بقياس مقاومة التأريض بدون فصل الأسلاك الأرضية، أي يمكنك قياس النظام أثناء تواجده في التشغيل أو متّصل.

• كما يدعم الجهاز قياس تيار التسريب (Leakage Current) في الأسلاك الأرضية، أي مدى التيار الذي يمر عبر نظام التأريض أو في دائرة الأرض.

• الجهاز يأتي بنموذجيْن: UT278A و UT278A+، حيث النسخة “+” قد تضيف ميزات مثل دقة أعلى أو عرض مزدوج للمقاومة والتيار معًا.

خطوات تشغيل الجهاز وقياسات الأرض:

1. تشغيل الجهاز

   • اضغط زر POWER لتشغيل الجهاز.

   • الجهاز سيُجري معايرة ذاتية (self-calibration)، وإذا سارت الأمور بشكل صحيح سيعرض “OL 0” أو شيء مشابه للدلالة أن الفكين مغلقان وجاهزان للقياس.

   • لا تضغط المشغّل أو تفتح الفكين أثناء تشغيل المعايرة.

   • اختيار الوضع المناسب (MODE)

   • استخدم زر MODE للتبديل بين وضع Resistance only (مقاومة التأريض) أو وضع Resistance + Current لعرض التيار والتسريب أيضًا.

2. فتح الفكّ وقبض السلك / الحلقة الأرضية

   • اضغط على المشغّل لفتح الفكين، ثم ضع السلك أو الحلقة داخل الفكين، ثم حرّر المشغّل لإغلاق الفكين حول السلك.

   • تأكَّد أن الفكين نظيفان وخاليان من الأتربة أو التلوث لضمان اتصال كهربائي جيد.

3. قراءة المقاومة / التيار

   • بعد الاستقرار (قد تأخذ لحظة)، سيُعرض على الشاشة قيمة المقاومة (بالأوم) أو المقاومة + التيار حسب الوضع.

   • إذا تجاوزت المقاومة الحد العلوي للجهاز، يعرض “OLΩ” أو ما شابه.

   • إذا تجاوز التيار الحد المسموح، ستظهر “OLA” أو تنبيه صوتي.

   • إذا المقاومة منخفضة جدًا (أقل من حد الجهاز الأدنى)، قد يعرض “L0.010” أو رمز مشابه.

4. تفعيل / تعيين المنبه (AL)

   • اضغط زر AL لتشغيل المنبه، أو اضغط مطوَّل على SET لتحديد قيمة المقاومة التي تتسبب في إنذار.

   • عندما تُجاوز المقاومة هذه القيمة المنبهة، الجهاز يُصدر إنذار بصوت ورمز فلاش.

5. تثبيت البيان (HOLD)

   • بعد استقرار القياس، اضغط زر HOLD لتثبيت القيمة على الشاشة، حتى إذا تغيرت ظروف القياس أو تم فصل السلك.

6. حفظ البيانات / استرجاعها (MEM / MR)

   • بعد نتائج القياس، اضغط HOLD أو زر حفظ (MEM) لتخزين القيمة في ذاكرة الجهاز.

   • لاسترجاع القيم المحفوظة، اضغط زر MEM أو MR، واستعرض المجموعات المخزنة.

   • لحذف البيانات أو إعادة ضبط الذاكرة، استخدم الأزرار المناسبة كما في الدليل (عادة بالضغط المطوَّل + زر POWER).

7. إيقاف التشغيل التلقائي

   • إذا لم يُستخدم الجهاز لعدة دقائق، فإنه يُغلق تلقائيًا.

   • قبل الإيقاف، تظهر شاشة وميض أو تنبيه لمدة قصيرة.
