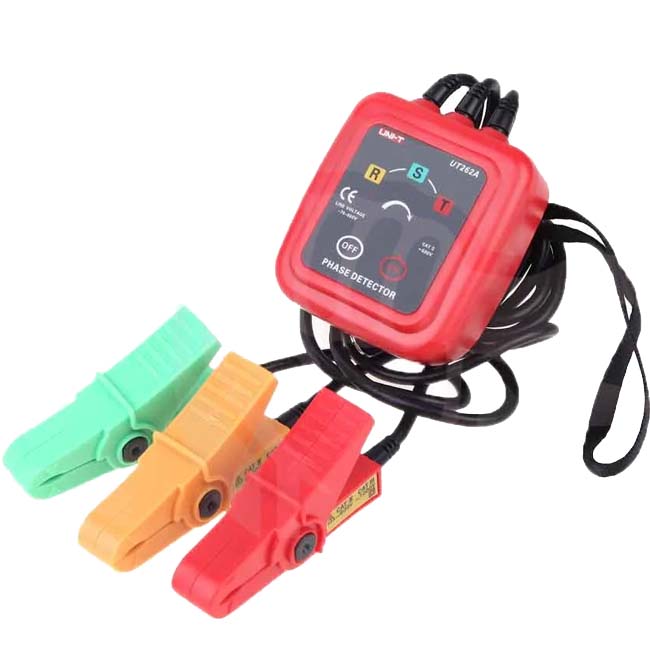

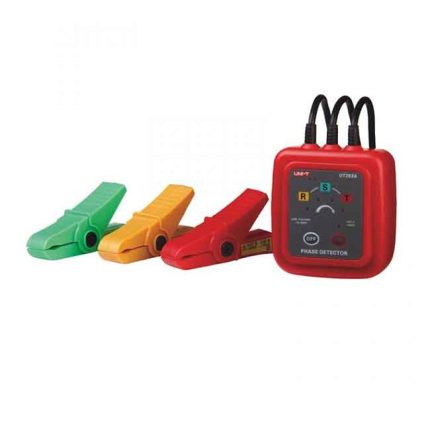

جهاز يوني تي UNI-T UT262A Non-Contact Phase Detector

المواصفات الفنيه :

• يُستخدم عادة في أنظمة التوزيع الكهربائية، أو لفحص توصيل المولدات والمحركات الثلاثية للتأكد من أن التوصيل صحيح (مثلاً أن التسلسل هو R → S → T وليس العكس).

• كما يمكن أن يكشف ما إذا كان هناك سلك فاز مفقود (Missing phase)، أو أن سلكًا ما لا يحمل جهدًا (أي أنه ليس طرف “حي”) مما يشير إلى قطع أو خطأ في التوصيل.

خطوات استخدام UT262A عمليًا:

1. التأكد من أن الجهاز جاهز

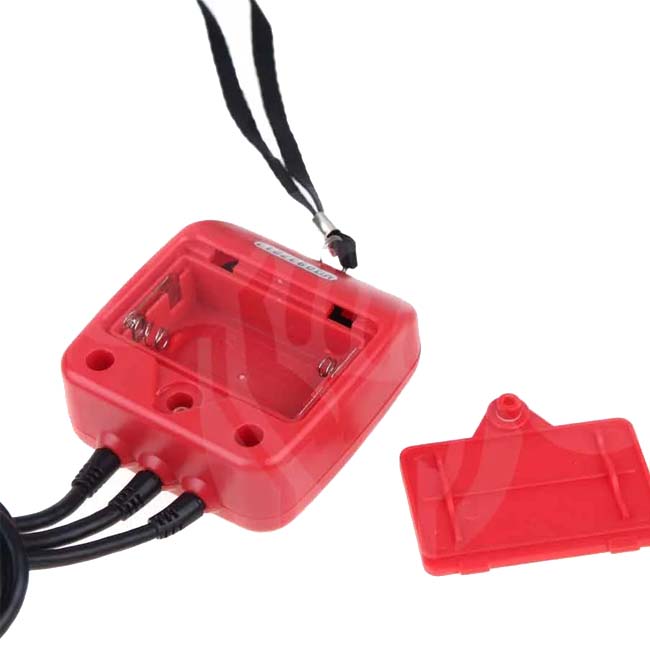

   تأكد أن البطارية في حالة جيدة وأن الجهاز غير متضرر.

2. وضع الأسلاك داخل الكمّة
   ضع الثلاثة أسلاك التي تريد فحص ترتيبها داخل فتحة الكمّة، بحيث تكون الأسلاك مرصوفة بشكل مناسب قدر الإمكان (من الفاز الأول إلى الثالث).

3. تشغيل الجهاز / بدء الفحص
   عندما يكون الجهاز في وضع التشغيل، يبدأ بقراءة الحقل الكهربائي لكل سلك دَاخِل الكمّة.

4. قراءة النتائج على الليدات / الصوت

   • إذا الترتيب صحيح (الطور الموجب / الإيجابي)، ستضيء الليدات بالاتجاه المناسب (غالبًا ترتيب عقارب الساعة) وقد يُصدر صفير متقطع.

   • إذا الترتيب معكوس، ستضيء الليدات في الاتجاه المعاكس وربما يُصدر صوت ثابت أو تنبيه مختلف.

   • إذا أحد الفازات مفقودة (سلك لا يحمل جهدًا) أو هناك قطع في أحد الأسلاك، فإن الليد المعني لن يضيء أو يُظهر خطأ.

   • بعض الأجهزة تُظهر أيضًا العلامة “Missing Phase” أو “Open Phase”.

5. التحقق من وجود الطاقة / فاز حي
   بعض أجهزة UT262 تدعم أيضًا الكشف عن وجود الجهد (Live detection)، أي إذا أحد الأسلاك حية، الجهاز يشير إلى ذلك من خلال تفعيل ليد مرتبط بذلك السلك حتى لو لم يقم بعمل الفحص الكامل للتسلسل.

6. إيقاف التشغيل أو العودة للوضع الخامل
   بعد الانتهاء، يُطفأ الجهاز تلقائيًا أو تحتاج إلى إيقافه يدويًا، حسب التصميم.
