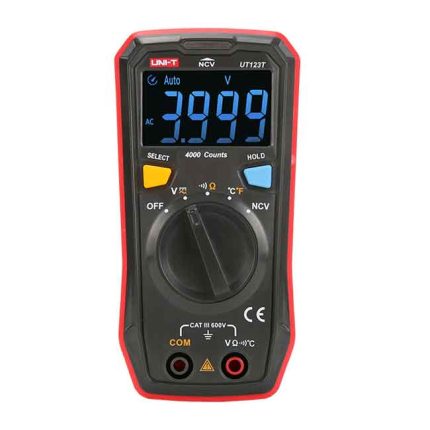

قياس جهد التيار المتردد والمقاومه واختبار درجه الحراره يو ني تي UNI-T UT123T

المواصفات الفنيه :

• قياس متعدد رقمي (Digital Multimeter) بحجم الجيب، موجه للاستخدام المنزلي والفني الخفيف.

• النسخة “T” تمتاز بأنها معتمدة بمعايير CE / UKCA (أي مناسبة للسوق الأوروبي)

• الشاشة من نوع EBTN (Electrically Black–Thin–Nematic) لعرض أوضح حتى بزاوية كبيرة أو في الضوء الخافت.

خطوات عامة لاستعمال الجهاز وبعض النصائح:

1. تركيب البطاريات

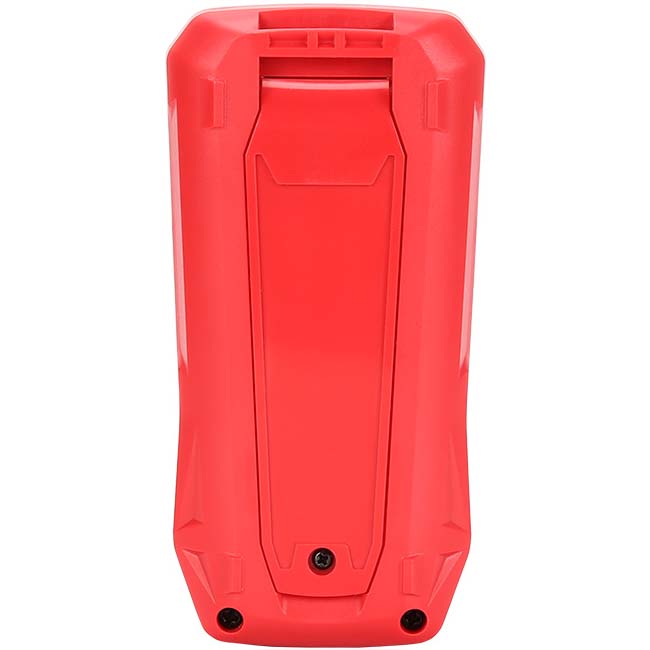

   افتح غطاء البطاريات (عادة ببرغي) ثم أدخل البطاريتين AAA مع مراعاة القطبية.

2. اختيار الوضع المناسب على المفتاح الدوار
   الجهاز لديه وضعيات متعددة مثل قياس الجهد (DC/AC)، المقاومة، اختبار التوصيل، قياس الحرارة، NCV (الكشف بدون اتصال)، إلخ.

3. قياس الجهد

   • وصل المسبارين (السالب/الموجب) إلى نقاط الاختبار في الدائرة.

   • تأكد من أن اختيارك على الجهاز هو DCV إذا كنت تقيس جهدًا مستمرًا، أو ACV إذا كان مترددًا.

   • لا تتجاوز النطاق الأعلى (مثلاً 600 V) حتى لا يتعرض الجهاز للتلف.

4. اختبار الاستمرارية (Continuity)

   • اختر وضع Continuity.

   • المس بالنهايات بين نقطتين من الدائرة؛ إذا كانت المقاومة منخفضة (مثلاً ≤ 30Ω) يُصدر الجهاز صوتًا ويضيء ضوء معنى “جيد”.إذا كانت المقاومة بين 30Ω و 420Ω، قد تشغل ضوء تحذيري (حسب الوثائق)

5. الكشف بدون تلامس NCV

   • فعّل وضع NCV.

   • قرب المسبار من سلك live (عادة مقطوع أو مكشوف).

   • سيضيء الجهاز ضوءًا معينًا (أخضر/أصفر/أحمر) حسب شدة المجال الكهربائي المكتشَف.

     مثلاً: الضوءَ الأخضر قد يدل على 30–60 V، الأصفر 60–100 V، والأحمر إذا الجهد أكبر من 220VAC في بعض الحالات.

   • ملاحظة: إذا المسافة بين الجهاز والسلك ليست مباشرة، قد تقل مساوئ الإشارة الضوئية.

6. قياس الحرارة

   • استخدم المجس الحراري (Thermocouple) المرفق.

   • اختر الوضع المناسب (°C أو °F).

   • مرر المجس على العنصر المراد قياس حرارته – يمكن أن يقيس في مدى من –40 إلى +300 °C تقريباً.

7. وظائف مساعدة

   • Data Hold: تضغط زرًا لتثبيت القيمة المعروضة حتى بعد إزالة المسبارات.

   • Auto Power Off: ينطفئ الجهاز تلقائيًا إذا لم يُستخدم لفترة لتوفير الطاقة.

   • تنبيهات LED أو جرس عند حالات معينة (مثل NCV أو التوصيل أو جهد عالٍ)
