Sold out

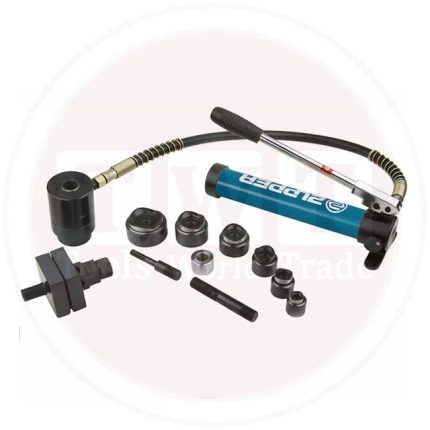

طقم بنشر هيدروليك 2/1 الي 4 بوصه ZUPPER SYK-15
السعر:
36656 EGP
الأسعار تشمل ضريبة القيمة المضافة
غير متوفر في المخزون
1. ما هي SYK‑15؟
-
هي أداة ثقب هيدروليكية يدوية تُستخدم لعمل فتحات دقيقة في الصفائح المعدنية (معدن خفيف، فولاذ، ألواح توزيع كهربائي، صناديق مفاتيح، لوحات كهربائية) باستخدام قوة هيدروليكية.
-
تُعرف أيضًا باسم hydraulic knockout punch driver kit — أي أنها تأتي غالبًا كمجموعة مع قوالب (dies) قابلة للتبديل وأدوات مساعدة.
2. المواصفات الفنية الأساسية
إليك المواصفات التي يمكن الاعتماد عليها بناء على المصادر المتوفرة:
| الخاصية | القيمة / النطاق |
|---|---|
| قوة الثقب (Punching Force) | حوالي 15 طن (≈ 150 كيلو نيوتن) |
| مدى الثقب القابل (Punching Range) | من Ø 21.5 مم إلى Ø 61.5 مم في صفائح فولاذ بسمك حتى 3.5 مم — أو في بعض النسخ يذكرون أنه يصل إلى Ø 114 مم في صفائح رقيقة أو معادن خفيفة (عند السماكة المنخفضة) |
| السكتة (Stroke) | 25 مم تقريبًا |
| الوزن | حوالي 7.1 كجم (بدون الملحقات الكبيرة) |
| القوالب / الملحقات المرفقة | قوالب دائرية (Type D) بأقطار مثل 22.5، 28.3، 34.6، 43.2، 49.6، 61.5 مم قوالب مربعة مثل 32×32 مم قضيب السحب (draw stud) بمقاسات مثل 7/16″×3/4″ و 3/4″×3/4″، فاصل (spacer) ومجموعة أختام (sealing kit) |
| مواد التشغيل الموصى بها | صفائح فولاذ عادي خفيفة (حتى سمك ~3 مم)، وفي الحالة المخصصة قد تعمل على الفولاذ المقاوم بأقطار أقل حسب السماكة |
3. طريقة الاستخدام (خطوات التشغيل)
إليك خطوات عمل SYK‑15 بشكل عام:
-
اختيار القالب المناسب (Die)
حدد القالب الدائري أو المربع الذي يطابق القطر الذي تريد أن تثقبه. -
تركيب القالب وقضيب السحب
استخدم قضيب السحب (draw stud) لربط القالب مع المثقاب (punch) وتركيبهما في الرأس بحيث يكون القالب على جهة واحدة والمثقاب على الجهة الأخرى من اللوحة المعدنيّة. -
ضبط الفاصل (Spacer) إن لزم الأمر
إذا كانت سماكة اللوحة تتطلب ذلك، استخدم الفاصل لضبط المسافة بين القالب والمثقاب بالشكل المناسب. -
توصيل مضخة الضغط الهيدروليكي
في بعض المجموعات، هناك مضخة يدوية أو خرطوم هيدروليكي متصل بالآلة لتوليد الضغط اللازم. -
بدء الثقب
شغّل الضغط تدريجيًا، ودع الأداة تدفع القالب عبر اللوحة المعدنية لتكوّن الفتحة. الأداة ستُنفّذ السكتة البالغة حوالي 25 مم للوصول إلى الثقب الكامل. -
إخراج القالب والقطعة المقطوعة
بعد الانتهاء، قم بعكس الضغط أو فك القضيب وإخراج القالب والقطعة المقطوعة. -
التنظيف والصيانة
نظف القوالب، تأكد من عدم وجود تشققات أو تلف فيها، تفقد الأختام واستبدلها إذا ظهرت عليها علامات تلف، وأعد شحم الأجزاء حسب الحاجة.
4. المزايا والخصائص الهامة
-
يوفر ثقوب نظيفة ودقيقة بدون شروخ أو انثناءات حول الحافة، مما يجعل الفتحة مرتّبة.
-
تغيير القوالب بسيط نسبيًا، مما يسهل التبديل بين أقطار مختلفة بسرعة.
-
مناسب للاستخدام في مواقع العمل الميداني حيث يصعب استخدام مكائن ثقيلة.
-
فعال في اللوحات المعدنية الرفيعة أو متوسطة السماكة، وليس مصممًا لاختراق المعادن السميكة جدًا.
5. النقاط التي يجب الانتباه إليها ونصائح السلامة
-
تأكّد من أن سماكة اللوحة المعدنية لا تتجاوز القدرة المعلنة، وإلا قد تُتلف القالب أو تتسبب في فشل الثقب.
-
لا تستخدم القالب إذا كان فيه تلف أو تشققات، لأنه قد يؤدي إلى تلف الأداة أو عدم دقة في الثقب.
-
ارتدِ نظارات واقية وقفازات للحماية من الشظايا أو المعدن المقطوع.
-
استخدم الزيوت والهيدروليك المناسب والنقي، وتأكد من قيامك بصيانة الأختام والجزء الهيدروليكي بانتظام.
-
لا تطبّق الضغط بشكل مفاجئ — زد الضغط تدريجيًا حتى الوصول إلى النتيجة المطلوبة.
-
عند نقل الأداة أو تخزينها، احتفظ بها في حقيبة أو علبة واقية لتفادي الالتواء أو الضرر في القوالب أو القضبان.
| Color | [] |
|---|---|
| الماركه | ZUPPER |
| بلد المنشآ | الصين |
| المقاس | 2/1 الى 4 بوصة |
