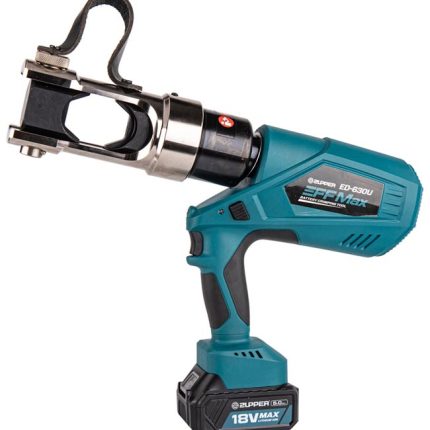

مكبس كابلات من 16/630 مم بالبطارية ZUPPER ED-630U
السعر:
111111 EGP
الأسعار تشمل ضريبة القيمة المضافة
ما هي ZUPPER ED‑630U
-
هي أداة كرِمب هيدروليكية تعمل بالبطارية (battery powered hydraulic crimping tool) من شركة ZUPPER / JULI Tools.
-
تُستخدم لضغط وصلات الكابل (copper / aluminum cable lugs) على الأسلاك الكبيرة، وتُعد من الأدوات القوية في فئة الكرِمب الكهربائي الميداني.
-
تتميّز بأن لها رأس من النوع “U latch head” قابل للدوران بزاوية 350° لتسهيل الوصول في المواقع الضيقة أو الزوايا الصعبة.

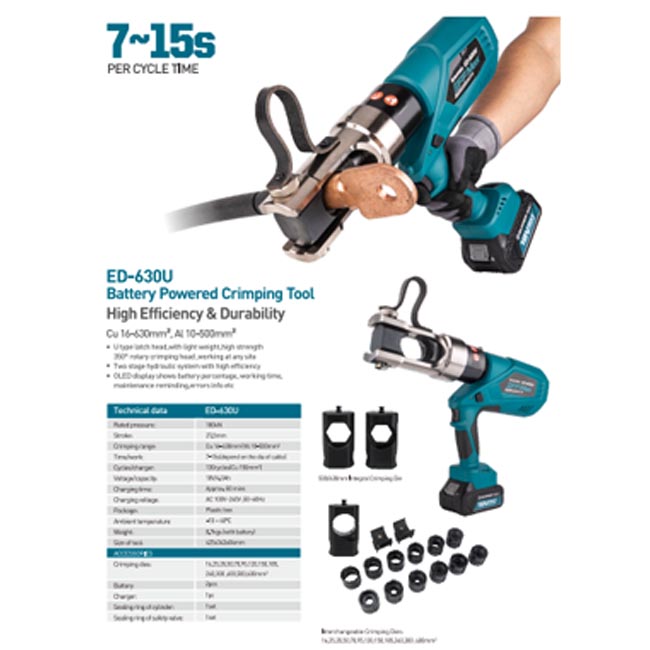

المواصفات الفنية
إليك أبرز المواصفات التقنية للأداة حسب المصدر الرسمي:
| الخاصية | القيمة |
|---|---|
| الضغط المعيَّن (Rated pressure) | 180 kN |
| شوط المكبس (Stroke) | حوالي 27.5 مم |
| نطاق الكرِمب (Crimping range) | Cu 16‑630 مم² / Al 10‑500 مم² |
| الزمن لكل كرِمب (Time per work) | بين 7‑15 ثانية تقريبًا حسب قطر الكابل |
| عدد الدورات على شحنة (Cycles per charge) | حوالي 130 دورة مع كابل نحاسي 150 مم² |
| الجهد / سعة البطارية | 18V / 4.0Ah |
| وقت الشحن التقريبي | حوالي 80 دقيقة |
| أبعاد الأداة | حوالي 425 × 343 × 84 مم |
| الوزن | تقريبًا 8.7 كجم مع البطارية |

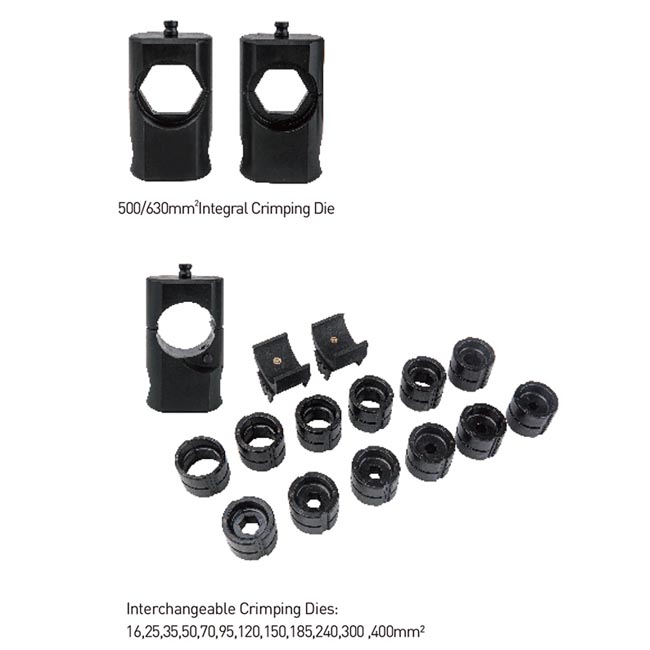

| الملحقات (القوالب / dies) | قوالب للضغط بمقاسات: 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630 مم² |
المميزات والخصائص البارزة
-
الرأس “U latch” القابل للدوران بزاوية 350° يوفّر مرونة كبيرة للوصول إلى أماكن ضيِّقة.
-
نظام هيدروليكي ثنائي المراحل (two‑stage hydraulic system) لزيادة الكفاءة في الضغط.
-
شاشة OLED تعرض حالة البطارية، ووقت العمل، وتنبيهات الصيانة أو الأخطاء إن وجدت.
-
الأداء القوي (180 kN) والقدرة على تغطية مدى كبير (حتى 630 مم² للنحاس) تجعلها مناسبة للتطبيقات الثقيلة في التركيبات الصناعية أو الكابلات الكبيرة.
-
بفضل أنها تعمل بالبطارية، فهي تُستخدم ميدانيًا دون الحاجة إلى مضخات هيدروليكية خارجية أو كابلات هيدروليكية طويلة، مما يزيد من سهولة العمل في مواقع التوصيل.
كيف تُستخدم خطوة بخطوة
إليك خطوات استخدام نموذجية لـ ED‑630U:
-
اختيار القالب المناسب
اختر قالب الضغط (die) الذي يناسب مقطع الكابل / الوصلة التي تريد ضغطها (مثلاً 185 مم²، 240 مم²، أو أي قالب ضمن المجموعة). -
تحضير السلك / الوصلة
-
أزل العزل من الكابل بمقدار مناسب بحيث تدخل الشعيرات داخل الوصلة بعمق كافٍ.
-
تأكد من أن الشعيرات ليست متفرقة أو مفكوكة، بل مرتبطة بإحكام داخل الوصلة.
-
أدخل الكابل داخل الوصلة بحيث تكون الشعيرات كلها داخل الأنبوب المعدني للوصلة.
-
-
تركيب القالب داخل الرأس
افتح الرأس “U latch” وحدد القالب المناسب وثبّته في مكانه. -
إدخال الوصلة + الكابل داخل الأداة
أدخل الوصلة المحتوية على الكابل إلى التجويف المخصص في القالب داخل الأداة، مع المحافظة على محاذاة مستقيمة. -
تشغيل الكرِمب
فعّل الزناد أو الزر، ستقوم الأداة بتشغيل النظام الهيدروليكي وضغط الوصلة على الكابل حتى تصل إلى الضغط المطلوب. الزمن يعتمد على قطر الكابل (7‑15 ثانية تقريبًا). -
الانتهاء وإخراج الوصلة
بعد انتهاء الدورة، افتح الرأس وأخرج الوصلة المضغوطة. -
فحص الجودة
-
تأكد أن الوصلة مضغوطة بشكل متساوٍ، دون تشوّهات مفرطة.
-
تحقق من ثبات الكابل داخل الوصلة؛ لا ينبغي أن يتحرك.
-
تأكد من أن الأداء كان ضمن المعايير (لا فشل في الضغط أو تجاوز).
-
-
التركيب النهائي
بعد التأكد من الجودة، قم بتركيب الوصلة في المكان النهائي (لوحة توزيع، كابينة، إلخ) وثبتها باستخدام المسامير أو الكتل أو أي وسيلة تثبيت مناسبة.
ملاحظات هامة ونصائح
-
لا تستخدم الأداة إذا الكابل أو الوصلة خارج نطاق المقاسات المعلنة (أكبر مما تستطيع الأداة التعامل معه) لأن ذلك قد يؤدي إلى فشل في الكرِمب أو تلف الأداة.
-
احتفظ بزوج من البطاريات مشحونتين أثناء العمل لتفادي توقف العمل بسبب شحن واحد فقط.
-
حافظ على نظافة القوالب والرأس من الغبار والزيوت، لأن الشوائب قد تؤثر على جودة الضغط.
-
بعد عدد معين من الدورات، راقب تنبيهات الـ OLED للصيانة أو التنظيف أو فحص الأختام.
-
استخدم أولًا وصلة تجريبية قبل تنفيذ الكرِمب النهائي في الكابلات المهمة لتتأكد من الإعدادات الصحيحة.
-
تأكّد من أن الأداة تعمل في نطاق درجة الحرارة المخصصة (مثلاً –10° إلى +40° مئوية حسب المواصفات).
-
تأكَّد من أن الرأس (U latch) مؤمّن تمامًا قبل تشغيل الضغط لتفادي حركة مفاجئة أو خطأ ميكانيكي أثناء التشغيل.
