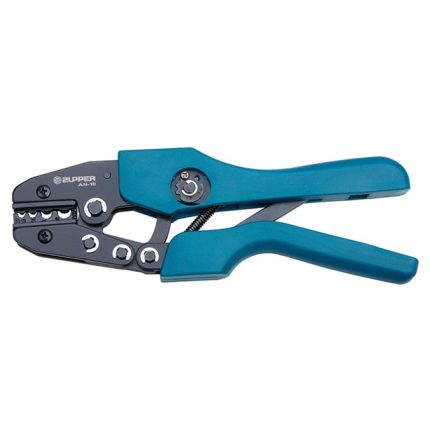

مكبس ترامل يدوي 10/1.5 مم مجوف هيفى يدوتى ZUPPER AN-10

ما هو ZUPPER AN‑10

• هو أداة ضغط / كرِمب يدوية (hand crimping tool) تُنتجها شركة ZUPPER / JULI Tools

• تُستخدم بشكل أساسي لضغط الوصلات المعدنية غير المعزولة (non‑insulated terminals) على أسلاك كهربائية، بحيث تضمن تماسًا ميكانيكيًا وكهربائيًا ثابتًا بين السلك والوصلة.

• تُصنّف ضمن سلسلة أدوات الكرِمب اليدوية (mechanical crimping tools) لدى الشركة.

المواصفات المعروفة

من كتيب الشركة أو مواصفات المنتج:

• هذه القيم تعني أن الأداة مناسبة للوصلات المعدنية (ترمينال أو أطراف) التي يكون مقطعها يتراوح بين 1.5 مم² إلى 6 مم².

• لا توجد حتى الآن معلومات دقيقة عن الطول، الوزن، أو المواد المستخدمة في جميع الأجزاء في المصادر المتاحة.

كيف تُستخدم عمليًا

الاستخدام مشابه لأدوات الكرِمب اليدوية الأخرى، ويتّبع الخطوات الآتية:

1. اختيار الوصلة المناسبة: تأكّد أن الوصلة (الكابلشو أو الطرف المعدني) مناسبة لمقاس السلك، ويكون ضمن النطاق 1.5 ‑ 6 مم².

2. تحضير السلك: قُصّ العزل (إذا كان السلك معزولًا) وأزل الزوائد من السلك بحيث تكون نهاية السلك نظيفة وغير مقشورة أو متفلّة.

3. إدخال السلك داخل الوصلة المعدنية: بحيث يدخل السلك داخل التجويف المعدني للوصلة بدون أن يبرز كثيرًا أو يضمّن فراغات.

4. وضع الوصلة داخل فم الأداة: أدخل الوصلة + السلك داخل التجويف الخاص بها في أداة الـ AN‑10.

5. الضغط التدريجي: اضغط المقبضين ببطء حتى تغلق الآلة وتضغط الوصلة على السلك بإحكام. غالبًا ما تُصمَّم الأداة لتوفر القوة المناسبة دون أن تفرط في الضغط.

6. فحص الوصلة: بعد الضغط، افحص الوصلة: يجب أن تكون محكمة، لا توجد أجزاء متفرقة، السلك مثبت بإحكام داخل الوصلة، ولا يظهر تلف في المعدن أو انضغاط مفرط.

ملاحظات حين الاستخدام

• لا تحاول استخدام الوصلات المعزولة (insulated terminals) مع هذا النوع إن لم تكن الأداة مصمَّمة لها، لأن ذلك قد يؤدّي إلى تلف العزل أو ضعف التوصيل.

• احرص على ألا تكون الوصلة أو السلك ملوَّثين (من زيوت أو شوائب) لأن ذلك قد يؤثّر على جودة التوصيل الكهربائي أو الثبات الميكانيكي.

• استخدم أولًا على قطعة تجريبية إن كانت هذه الأداة جديدة لديك، حتى تتأكد من جودة الكرِمب المناسبة.

• لا تُفرط في الضغط بحيث تتلف الوصلة أو السلك، ولا تُخفّف كثيرًا بحيث يكون التوصيل ضعيفًا.
