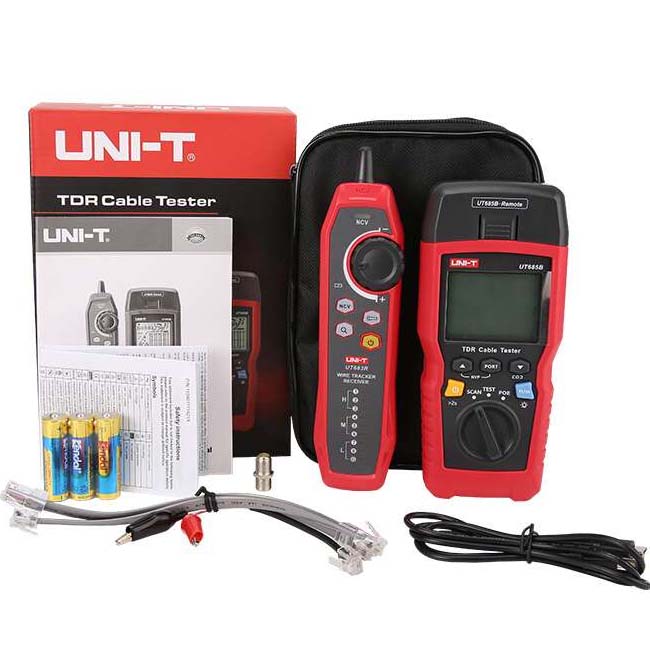

جهاز اختبار كابلات يوني تي UNI-T UT685BKIT

المواصفات الفنيه :

• جهاز UT685B KIT هو جهاز اختبار كابلات متعدد الوظائف يستخدم تقنية TDR (Time Domain Reflectometry) لقياس طول الكابل، تحديد مواقع الأعطال (فواصل، قصور، مفارق)، والتحقق من تسلسل الأسلاك، واكتشاف ما إذا كان الكابل يدعم POE (Power Over Ethernet).

• يدعم الكابلات المحورية (“coaxial”) وكابلات الشبكات (مثل RJ11 و RJ45) وكذلك كابلات “twisted pair” مثل UTP، FTP، SSTP.

• يُستخدم عادة في الأعمال المتعلقة بالشبكات، الاتصالات، الصيانة الإلكترونية، والبُنى التحتية للكابلات.

الوظائف الأساسية وكيفية استخدام الجهاز :

1. اختبار طول الكابل (Cable Length Test / TDR Mode)
   الجهاز يرسل إشارة TDR وينتظر الارتداد لتعطيك طول الكابل أو موقع الفاصل أو الخراب.

2. تحديد تسلسل الأسلاك (Wire Sequence / Line Mapping)
   من خلال مخرجات RJ11 / RJ45، يمكنك التحقق من أن ترتيب الأسلاك في الكابل صحيح (أي أن الأسلاك في كلا الطرفين متطابقة).

3. اكتشاف POE (Power over Ethernet)
   يتحقق ما إذا كان الكابل مزودًا بالطاقة (POE) ويعرض ما إذا كانت المعايير (مثل 802.3AF أو AT) مفعلة.

4. تعقب الكابل / “البحث الرقمي” (Digital Hunt / Cable Locating)

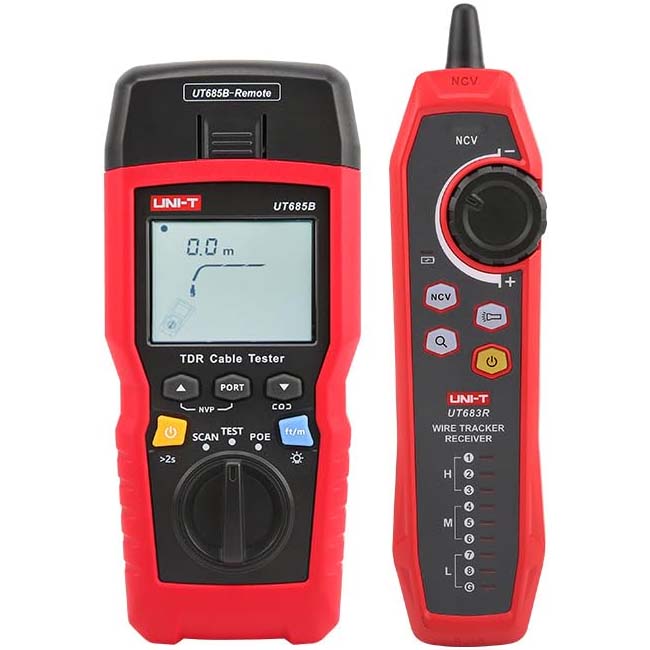

   يستخدم الجهاز المتلقي UT683R لتتبّع الكابل فعليًا في الأسلاك المجمعة أو الممدودة، لتحديد موقع بدايته أو نهايته أو الفاصل ضمن الحزمة.

5. اختبار الكابلات المحورية (Coax) كذلك
   يدعم الكابلات المحورية بأنواع المقاومات 50Ω و75Ω و93Ω، ما يجعله مفيدًا في أنظمة البث أو الكوابل التلفزيونية.

6. حماية وميزات إضافية

   • حماية الدخل حتى 70V DC لتفادي تلف الجهاز إذا وصل إلى كابل نشط غير متوقع.

   • إيقاف التشغيل التلقائي بعد فترة (للحفاظ على البطارية).

   • واجهة رسومية على الشاشة لعرض شكل الموجة والبيانات.

7. طريقة العمل

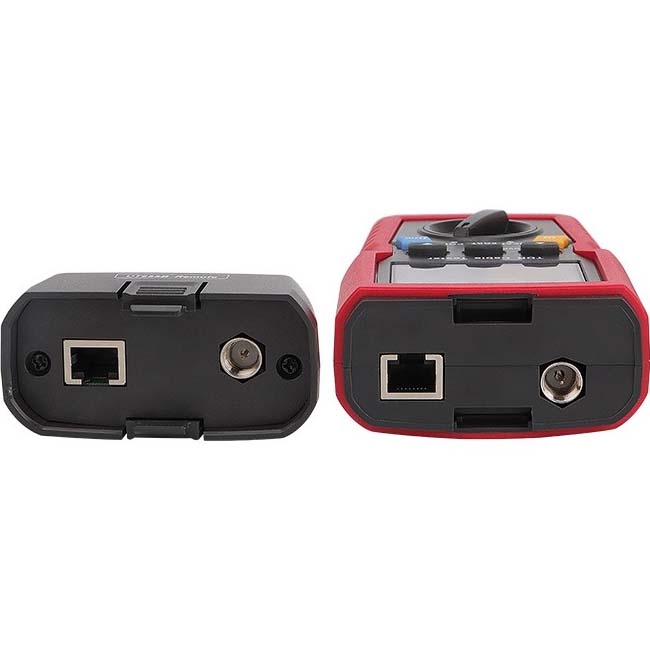

   • وصل الكابل بالمخرج المناسب (RJ45 أو RJ11 أو مدخل كابل محوري).

   • اختَر وضع الاختبار المطلوب (طول، تسلسل، POE، تتبّع).

   • راقب النتائج على الشاشة؛ قد ترى مؤشرات مثل “فتح / قصور / الكابل جيد” أو قيمة الطول أو شكل الإشارة.

   • إذا كنت تستخدم التتبّع، يمكنك استخدام وحدة الاستقبال لملاحقة الكابل ضمن الحبل أو الجدار أو صندوق الأسلاك.
