دليل بنشر كبير ZUPPER

ما هو “دليل بنشر كبير ZUPPER” (Punch Die / Guide)

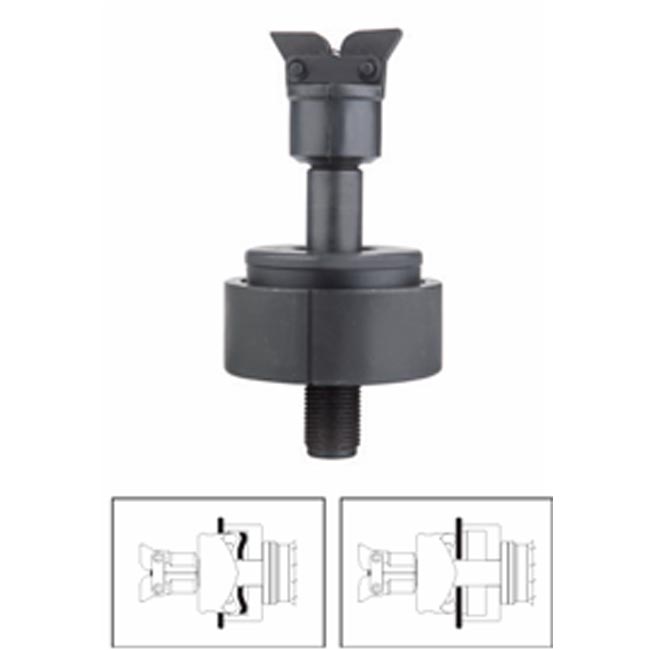

• هو القالب أو القطعة التي تُثبت في أداة ثقب هيدروليكية (Punch Driver) من ZUPPER، ويُستخدم لعمل فتحات كبيرة في الألواح المعدنية أو الموصلات (مثل الباص بارات أو لوحات معدنية).

• “كبير” تعني أن القالب لديه حجم فتحة كبير — سواء قطر كبير أو أبعاد مربعة كبيرة أو فتحة متعددة الأبعاد.

• يُركّب هذا القالب داخل رأس الجهاز أو في نظام تثبيت القوالب، ويُشغّل بواسطة المضخة الهيدروليكية التي تدفع مثقاب (Punch) عبر المادة ليكوّن الفتحة المتوافقة مع شكل القالب.

مثال على قالب كبير من ZUPPER هو نموذج CH‑70 (busbar punch) الذي يُستخدم لفتح ثقوب كبيرة في موصلات النحاس أو الصفائح المعدنية.

مثلاً في ZUPPER CH‑70:

• سمك اللوح الأقصى الذي يمكن أن يثبته القالب يصل إلى حوالي 12 مم.

• قوة الثقب (Punching force) حوالي 350 kN تقريبًا.

• السكتة (Stroke) حوالي 42 مم.

• عمق الحوض (Throat depth) حوالي 100 مم تقريبًا.

كيف تستخدم دليل بنشر كبير

إليك خطوات مفصلة تُطبق على أي قالب كبير:

1. اختيار القالب المناسب
   اختر القالب الكبير الذي يناسب شكل وقطر الفتحة التي تحتاجها (دائري، مربع، مستطيل، أو شكل خاص).

2. تركيب القالب والمثقاب

   • ضع القالب (die) على الجانب السفلي من اللوح المعدني، بحيث تتطابق الفتحة التي تريد عملها مع مكانها.

   • ضع المثقاب (punch) في الجهة المقابلة بحيث يدخل في القالب عند الضغط.

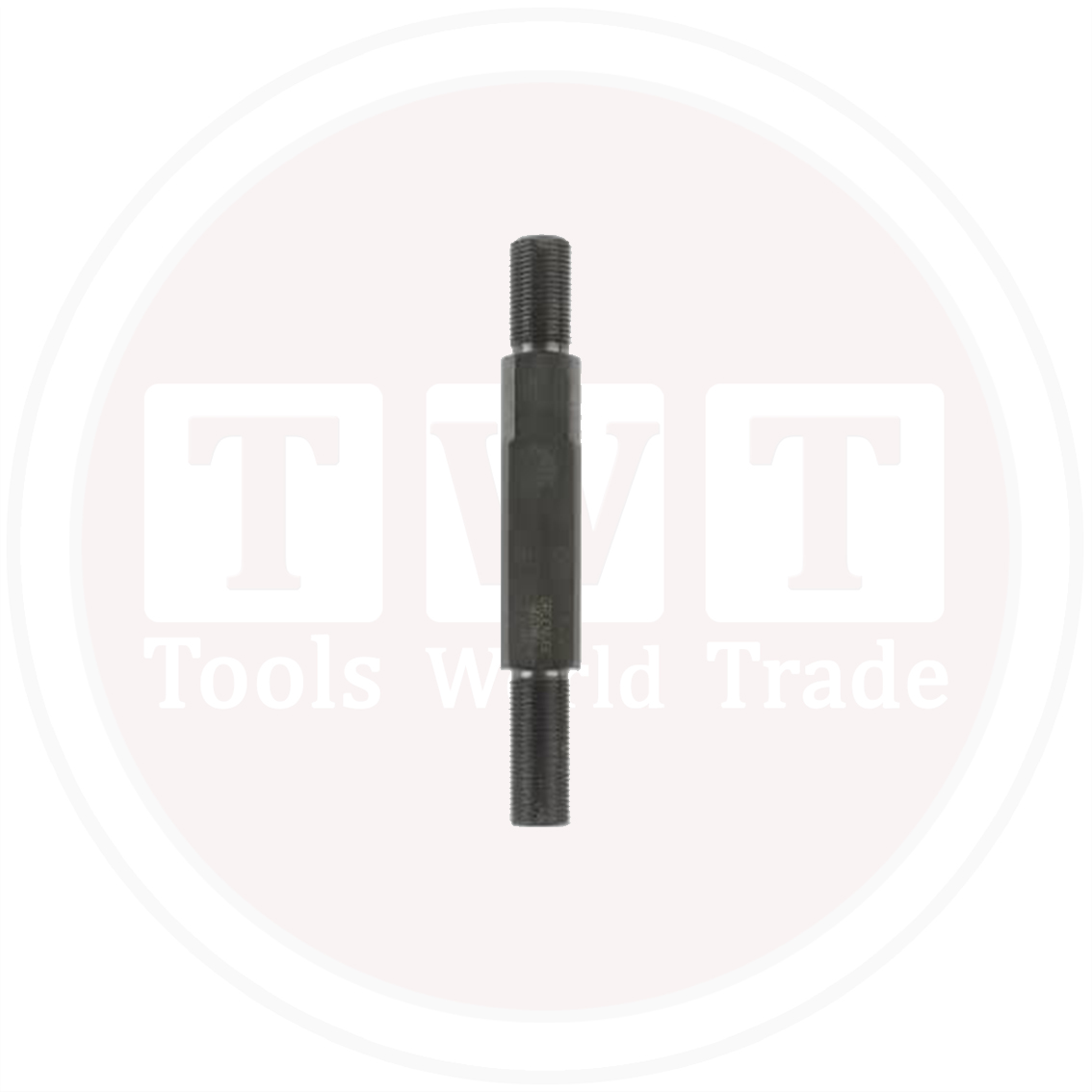

   • استعمل قضيب سحب (Draw Stud) أو آلية التثبيت المناسبة لربط المثقاب بالقالب عبر المادة.

3. محاذاة دقيقة
   تأكَّد من أن القالب والمثقاب محاذيان تمامًا، وأنهما في الموضع الصحيح للثقب، لتجنّب زوايا ميل أو تلف القالب.

4. توصيل المضخة الهيدروليكية
   اربط خرطوم الضغط بالمأخذ المخصص في الجهاز أو القالب، تأكد من عدم وجود تسريبات.

5. زيادة الضغط تدريجياً
   شغّل المضخة، وابدأ بضغط خفيف ثم زدّ الضغط ببطء حتى يدفع المثقاب في القالب ويكوّن الفتحة.

6. إتمام الثقب
   عندما يصل المكبس إلى نهاية السكتة، سيُتمّ الثقب، والقطعة المقطوعة تدخل في القالب أو تسقط بناءً على التصميم.

7. إخراج القالب والقطعة المقطوعة
   بعد إطلاق الضغط، فك القالب والمثقاب، وأخرج القالب وأزال القطعة بدقة.

8. تنظيف الحواف والصيانة
   نظّف الحواف من أي زوائد معدنية، نظف القالب والمثقاب، راقب حالة القالب من التشققات أو التلف، وتلميعه أو تشحيمه إذا لزم.

ملاحظات وتحذيرات خاصة بالقوالب الكبيرة

• تأكَّد من أن قوة الجهاز والمضخة كافية لتشغيل القالب الكبير—القوالب الكبيرة تتطلّب قوة هيدروليكية أكبر.

• لا تحاول استخدام القالب على لوح أسمك من قدرته، وإلا قد يُتلف القالب أو يسبب فشل في الثقب.

• تأكَّد من أن القالب خالٍ من الشوائب والنشارة المعدنية، وألا تكون هناك حواف خشنة تسرّب الضغط أو تؤثر في جودة الفتحة.

• ابدأ الضغط ببطء لتجنّب التمزّق المفاجئ أو تلف القالب.

• ارتدِ نظارات وقفازات واقية، وخذ احتياطًا من أي قطع معدنية قد تطير أثناء العملية.

• تأكَّد من أن جميع أجزاء التثبيت (قضيب السحب، الصواميل، الأختام) في حالة جيدة ولا يوجد تآكل أو تلف فيها.
