بنشر مربع 9 سم * 9 سم ZUPPER

ما هو “بنشر مربع 9×9 سم” في سياق الأدوات الهيدروليكية

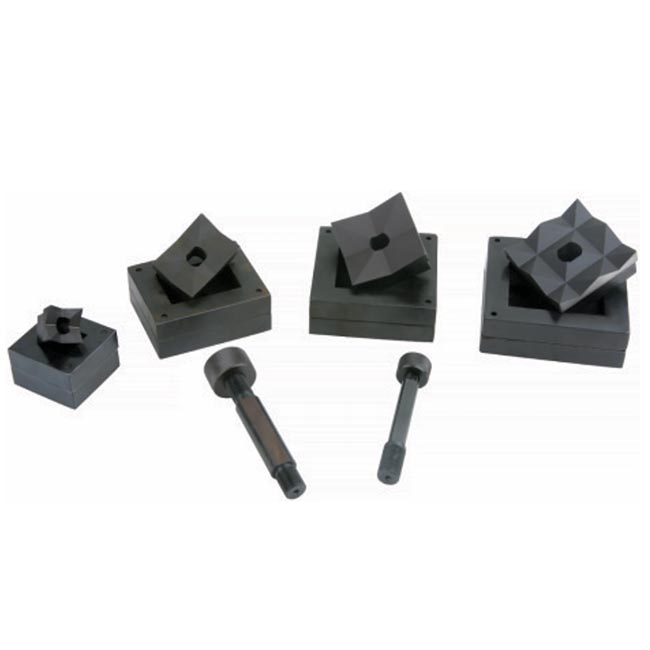

“بنشر مربع 9×9 سم” يُشير إلى قالب (die) أو مثقاب (punch) مربع الشكل يقطع أو يخرّب فتحة مربعة بابعاد داخلية تقريبًا 9 × 9 سم في اللوحات المعدنية أو الألواح. هذا النوع من القوالب يُستخدم غالبًا في الأعمال الكهربائية، لوحات توزيع، الخزائن المعدنية، أو أي مكان تحتاج فيه لفتحة مربعة كبيرة لتمرير المكونات أو منصة تركيب.

عادة، هذا البنشر لا يُستخدم بمفرده بل يُركب على أداة ثقب هيدروليكية (Punch Driver) من ZUPPER أو على جهاز ثقب يدعمه، يزوّد بالقوة المطلوبة لقص المعدن ضمن السماكة التي يتحملها القالب.

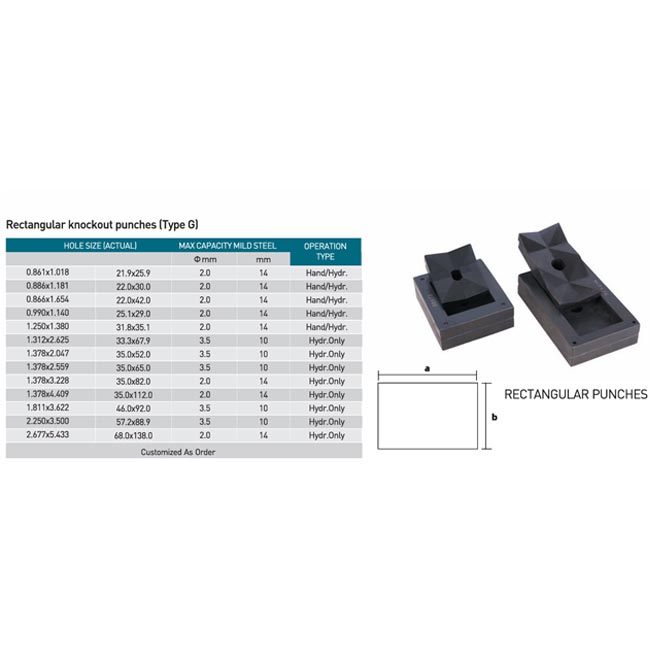

المواصفات المتوقعة أو التي يجب الانتباه إليها

عند وجود بنشر مربع بهذا الحجم، إليك ما يجب النظر إليه:

خطوات الاستخدام المتوقعة

إليك كيف تستخدم هذا البنشر المربع في جهاز ثقب هيدروليكي:

1. اختيار القالب المربع 9×9
   تأكد أنك تختار القالب الذي يمتلك الأبعاد الصحيحة، وأنه متوافق مع سماعة المعدن الذي تريد ثقبها.

2. تركيب القالب في الجهاز
   ضع القالب على الجانب المناسب (عادة الجانب “القالب” أو “die”) من اللوحة المعدنية.

3. تركيب المثقاب (Punch) وقضيب السحب
   على الجانب المقابل للوحة، ضع المثقاب المربّع الذي سيُدفع عبر القالب، ثم اربطه بقضيب السحب المناسب (Draw Stud) الذي يمر عبر القالب واللوحة.

4. محاذاة القالب مع المكان المطلوب
   تأكَّد أن القالب محاذٍ تمامًا للموضع الذي تريد أن تخرّب فيه الفتحة المربعة.

5. تطبيق الضغط تدريجيًا
   باستخدام الجهاز الهيدروليكي (يدوي أو مضخة أو كهربائي)، زد الضغط ببطء لدفع المثقاب من خلال المعدن حتى ينفذ القالب الفتحة المربعة.

6. فك الضغط وإخراج القالب
   بمجرد اكتمال الثقب، استخدم صمام التفريغ لتخفيض الضغط، ثم فك قضيب السحب، أزل القالب والمثقاب، وأخرج القطعة المربعة المقطوعة.

7. تنظيف الحواف
   إزالة أي شظايا معدنية أو بروزات من حواف الفتحة للتأكّد من أنها نظيفة ومناسبة للتطبيق المطلوب.

8. الصيانة
   نظف القالب والمثقاب بانتظام، افحصهما من أي تشققات أو تآكل، واحفظهما في مكان جاف. تأكد أن نظام القضبان والأختام يعمل بدون تسريب.
