مكبس هيدروليك 400 مم فصل ذاتى ZUPPER KYQ-400

ما هو KYQ‑400

• جهاز هيدروليكي يدوي يُستخدم لتجعيد أو تثبيت أطراف الكابلات (وصلات “لاغز”) على أسلاك النحاس أو الألومنيوم، دون الحاجة إلى اللحام.

• يُعرف بأنه من طرازات “Manual Hydraulic Crimping Tool / Cable Crimper” من شركات مثل Zupper / Juli Tools وغيرها.

المواصفات التقنية لجهاز KYQ‑400

إليك أبرز المواصفات التي تم ذكرها في المصادر:

طريقة التشغيل / الاستخدام

إليك خطوات استخدام KYQ‑400 بشكل صحيح وآمن:

1. اختيار الفَكّ المناسب (اللقمة / Die)
   نظراً لنطاق الجهاز من 50 إلى 400 مم²، اختر اللقمة التي تناسب مقطع الكابل الذي تعمل عليه.

2. تركيب الفَكّ في الرأس
   ثبت اللقمة المختارة في موضعها في رأس الجهاز وتأكد من أنها مُثبتة بإحكام.

3. إدخال الكابل والطرف المعدني (اللاغز / الوصلة)
   أدخل نهاية الكابل + اللاغز بين وجهي الفَك بحيث تكون متوائمة بحيث يُوزَّع الضغط بالتساوي على سطح الوصلة.

4. ضبط اتجاه الرأس إذا لزم الأمر
   إذا كنت تعمل في مكان ضيق أو بزاوية صعبة، استعن بدوران الرأس (إن كان يدعم الدوران) للحصول على زاوية مناسبة.

5. بدء الضغط تدريجيًا

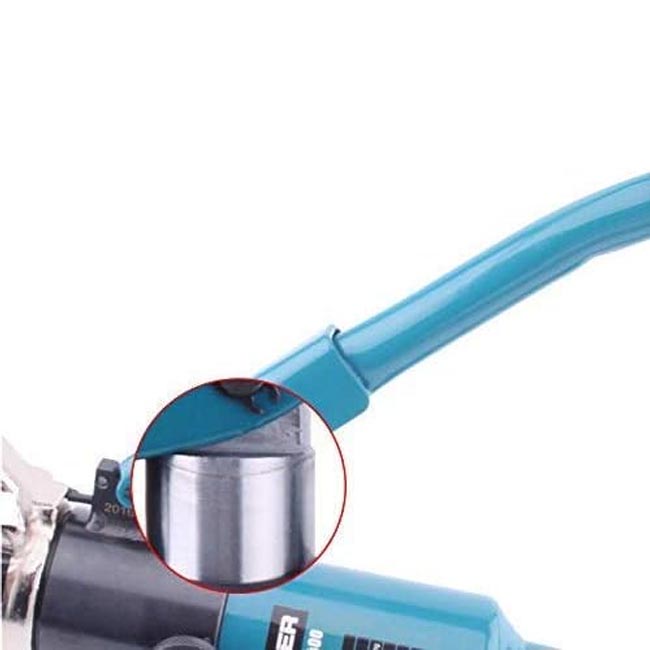

   استخدم ذراع التشغيل لبدء ضخ الزيت تدريجيًا. أولاً استخدم مرحلة التغذية السريعة للوصول إلى طرف الفَك، ثم الانتقال إلى مرحلة الضغط البطيء / النهائي.

6. مراقبة الأمان / عند بلوغ الحد
   عند الوصول إلى الحد المسموح به من الضغط، صمام الأمان يمنع زيادة الضغط الزائد أو يُصدر مؤشّرًا كصوت أو توقف.

7. إطلاق الضغط / إعادة الفَكّ
   بعد الانتهاء من التثبيت، استخدم صمام الإطلاق (عادة تدوير عكس عقارب الساعة أو آلية مخصصة) لإرجاع الفَك إلى الوضع المفتوح.

8. إخراج الكابل المثبت
   بعد أن يعود الفَك إلى الوضع المفتوح، أخرج الكابل مع الوصلة المثبتة.

المزايا والخصائص البارزة

• يغطي نطاقًا كبيرًا من مقاطع الكابلات (50 إلى 400 مم²)، مما يجعله مناسبًا لتطبيقات متوسطة إلى كبيرة.

• قدرة ضغط جيدة (حوالي 105 kN) تضمن تثبيتًا قويًا.

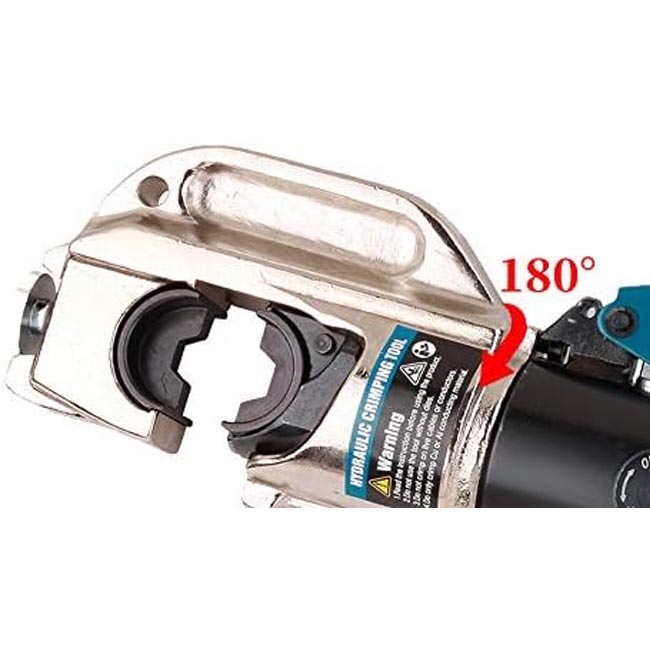

• رأس قابل للدوران لتسهيل العمل في الأماكن الضيقة أو زوايا غير مريحة.

• صمام أمان مدمج حماية للجهاز ومنع الضغط الزائد.

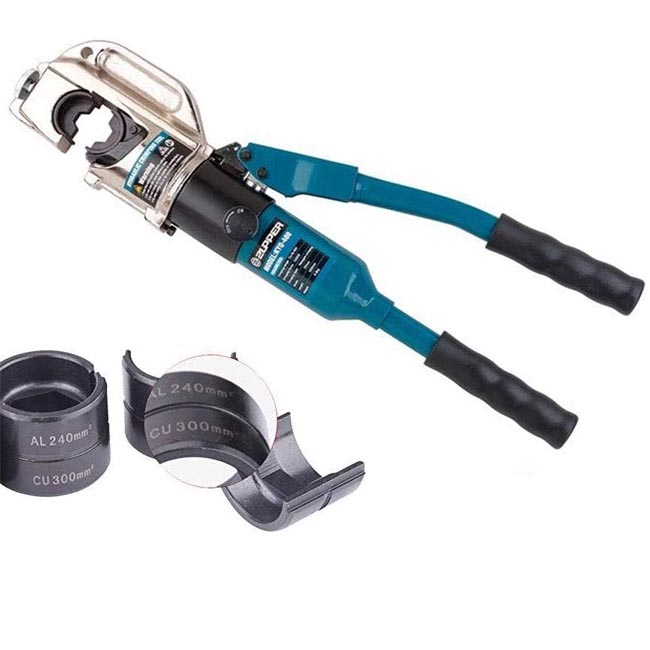

• فُكوك قابلة للتبديل لمقاسات متنوعة.

• الهيكل المناسب مقارنة بالقدرة التي يقدمها، مع وزن غير مفرط جدًا.

التنبيهات / العيوب المحتملة

• لا تستخدم فَكًّا غير مناسب لمقطع الكابل، لأن ذلك قد يؤدي إلى تثبيت غير محكم أو تلف الكابل أو الوصلة.

• لا تستمر في الضغط بعد أن يُشير صمام الأمان أو بعد أن الجهاز يبلغ الحد الأقصى المسموح به.

• احرص دائمًا على نظافة الفُكوك والحشوات والزيت (إذا يلزم تغيير الزيت أو صيانته) لتجنب تسرب أو تلف المكونات الداخلية.

• لا تفكك الجهاز دون خبرة كافية لتفادي الإضرار أو فقدان الضبط الداخلي.

• راقب حالة الفُكوك بانتظام، وفي حالة تآكلها أو تشوُّهها استبدلها لضمان جودة التثبيت.
