بنشر يدوى رولمان بلى 3/4 بوصه 28.3 مم موديل ZUPPER B

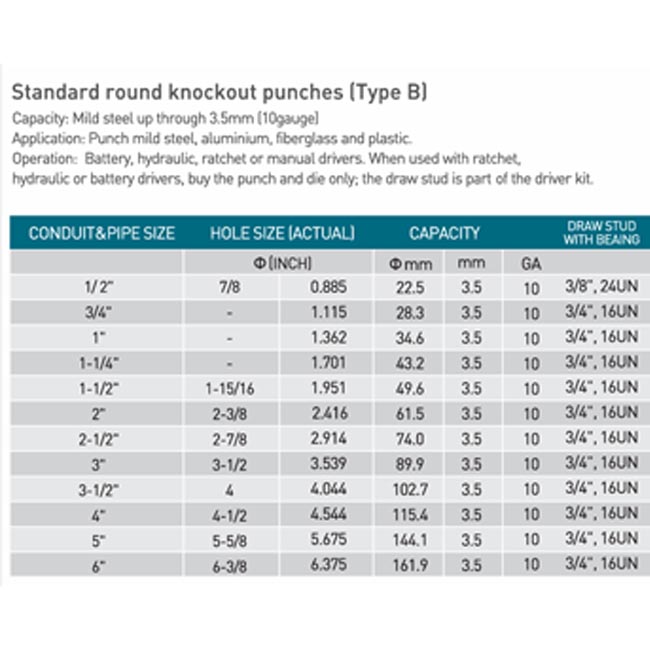

المواصفات الفنية

• البنشر المشار إليه هو قوالب “Knockout / Punch” دائرية بقطر 28.3 مم (أي تقريبًا ¾ بوصة) من Zupper، يُستخدم مع أدوات ثقب يدوية أو أجهزة manual hydraulic punching tool تُدعّم هذا القطر.

• على موقع ZUPPER يظهر أن أدواتها اليدوية مثل طراز WK‑8 أو WK‑8AL تدعم مجموعة قوالب تشمل 28.3 مم ضمن “Round Knockout Punches Type D”

• مثال آخر: طراز TPA‑8 (من ZUPPER) يُدرج ضمن ملحقاته قوالب ذات أقطار تشمل 22.5 و 28.3 و 34.6 مم

• بعض المواصفات العامة للأدوات التي تدعم مثل هذا القالب:

  • قوة الضرب (Punching Force): تُذكر لبعض الأدوات 69 kN أو ~7 أطنان تقريبًاالسكتة (Stroke): بعض الطرازات تعطي سكتة ~21 مم عند الضغط الكامل

  • وضع الرأس: بعض الأدوات تكون الرأس قابلة للدوران 360° لتسهيل العمل في الزوايا أو الأماكن الضيقة

  • الملحقات المرفقة عادة: قوالب دائرية (22.5، 28.3، 34.6، 43.2، 49.6، 61.5 مم)، قضبان سحب (Draw Studs)، فواصل (Spacers)، عدة أختام، ومجموعة تخزين

2. المكونات الأساسية للبنشر

عند استخدام بنشر 28.3 مم مع أداة ZUPPER، المكونات الأساسية هي:

• القالب (Die / Knockout Die): الجزء الذي تستقر فيه القطعة المقطوعة؛ في هذه الحالة بقطر 28.3 مم.

• المثقاب (Punch / Driver): الجزء الذي يُدفع عبر المعدن ليدخل في القالب ويكوّن الفتحة.

• قضيب السحب (Draw Stud / Bolt): يربط بين المثقاب والقالب عبر المادة المعدنية لتثبيت التجميع أثناء الضغط.

• الفاصل (Spacer): يُستخدم إذا كانت سماكة المادة أو المسافة بين الجزء المعدني تحتاج تعديل لتضمن التلامس السليم بين القالب والمثقاب.

• أختام (Sealing Kit): لحماية السوائل أو الحركات الداخلية من التسريب، خاصة إذا الأداة تستخدم نظام هيدروليكي داخلي.

• هيكل الأداة: جسم الأداة التي تستوعب القالب والمثقاب وتزرّع الرأس القابل للدوران أو الذراع.

• رأس قابل للدوران / محور التوجيه: خاصية تسهل الوصول إلى المواضع الصعبة — بعض طرازات ZUPPER تدعم دوران 360° للرأس

3. طريقة الاستخدام – خطوات تشغيل البنشر 28.3 مم

إليك خطوات منهجية لاستخدام هذا البنشر:

1. اختيار القالب والمثقاب المناسب
   استخدم القالب 28.3 مم والمثقاب المطابق له (عادة ما يتوافقان في قطر الداخل/الخارج).

2. تجهيز اللوحة المعدنية
   علّم موضع الفتحة بدقة، تأكد أن المادة نظيفة وخالية من الحواف الخشنة أو الزوائد.

3. تركيب القالب والمثقاب
   ضع القالب تحت المادة المعدنية (الجهة البعيدة)، المثقاب على الجهة التي ستضرب منها. ثم أدخل قضيب السحب من خلال المثقاب والقالب لضمان التجميع.

4. محاذاة دقيقة
   تأكد أن القالب والمثقاب متعامدان مع سطح المادة، وأنه لا يوجد ميل أو زاوية خطأ.

5. تطبيق الضغط تدريجياً
   إذا الأداة يدوية هيدروليكية، استخدم ذراع أو مضخة ببطء لزيادة الضغط. لا تضغط دفعة مفاجئة بل زدّ تدريجيًا.

6. إتمام الثقب
   عندما تدفع المثقاب بقوة كافية، يخترق المادة ويدخل في القالب، مكونًا الفتحة البقُطر المطلوب (28.3 مم).

7. إخراج القالب والقطعة المقطوعة
   بعد اكتمال الثقب، حرّر الضغط، قم بفك قضيب السحب، وأزل المثقاب والقالب، ثم أخرج القطعة المعدنية المقطوعة.

8. تنظيف الفتحة والقالب
   أزل أي زوائد معدنية أو شظايا من الحواف، نظّف سطح القالب والمثقاب، وتأكد من أن القالب ليس به تلف.

4. مزايا البنشر رولمان بلي

• تقلل الاحتكاك أثناء الدفع، مما يجعل التشغيل أسهل وأكثر سلاسة.

• تقليل الجهد على اليد أو الذراع المستخدم.

• إطالة عمر المكونات من خلال تقليل التآكل الناتج عن الاحتكاك المباشر.

• تسهيل الانزلاق والتحكم بالحركة خاصة عند الضغط العالي.

5. نصائح وتحذيرات هامة

• لا تستخدم القالب إذا كانت المادة التي تعمل عليها سماكتها تتجاوز قدرة الأداة (عادة أدوات ZUPPER تدعم نحو 3.5 مم في الفولاذ الخفيف)

• تأكّد أن القالب والمثقاب نظيفان وخاليان من الشوائب المعدنية لتفادي الخدوش أو التآكل.

• ابدأ بالضغط تدريجيًا، لا دفعة مفاجئة.

• ارتدِ نظارات وقفازات لحماية نفسك من الشظايا المعدنية.

• تحقق بانتظام من حالة الأختام والمحامل (إذا موجودة) واستبدلها إذا لاحظت تسريبًا أو تآكلًا.

• إذا لاحظت أي تشققات أو تلف في القالب أو المثقاب، توقف عن الاستخدام واستبدل الجزء التالف فورًا.
