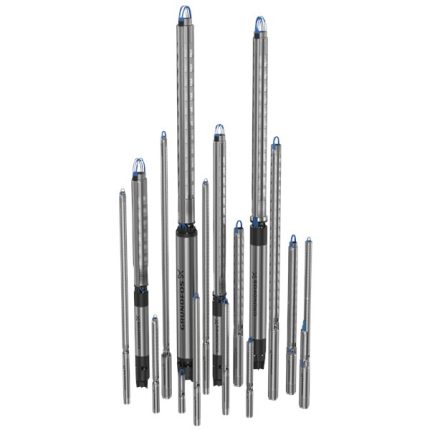

مضخة جراندفوس الغاطسة بالكامل من الستانلس ستيل 316، موديل SP 77-4N (9.2 كيلوواط / 12.5 حصان / 380 فولت)

الوصف العام

تُعد مضخة Grundfos SP 77-4N الحل الهيدروليكي فائق التطور المصمم خصيصاً للتطبيقات الشاقة التي تتطلب معدلات تدفق مياه ضخمة جداً (High Flow Rate) مع مقاومة قصوى للأملاح والكيماويات. تم تصنيع الهيدروليك الداخلي والخارجي للمضخة بالكامل من الفولاذ المقاوم للصدأ عالي الجودة Stainless Steel 316 (كود المواد N)، مما يمنحها حصانة ميكانيكية وكيميائية ممتازة ضد التآكل والظروف البيئية القاسية في الآبار الارتوازية. بفضل احتوائها على 4 مراحل هيدروليكية متتالية ومحرك غاطس بقوة 9.2 كيلوواط، توفر المضخة كفاءة طاقة رائدة عالمياً تؤدي مباشرة إلى خفض التكاليف التشغيلية، مما يجعلها الاختيار الاحترافي الأول لأنظمة التناضح العكسي، الري الزراعي الكثيف، وسحب المياه الجوفية المالحة.

ميزات المنتج والمواصفات الفنية

• كفاءة طاقة رائدة عالمياً: تم تصميم وتطوير جيل المراوح والموزعات الهيدروليكية لتقليل الفواقد الاحتكاكية وتحقيق أقصى تدفق ممكن بأقل استهلاك طاقة، متوافقاً مع معايير الكفاءة الأوروبية الصارمة (MEI ≥ 0.40).

• هيدروليك كامل من الستانلس ستيل 316 (AISI 316): يوفر حماية مطلقة ضد التآكل الناجم عن السوائل الكيميائية الخفيفة، المياه عالية الملوحة، والكلوريدات العالية في المياه الجوفية.

• معدل التدفق (Flow Rate): نطاق تشغيل عالي الإنتاجية يتراوح بين 30 إلى 100 متر مكعب في الساعة، مع تدفق اسمي مثالي عند أعلى كفاءة يبلغ $77 \text{ m}^3/\text{h}$ (ما يعادل حوالي 1283 لتر/دقيقة).

• الارتفاع / ضغط الطرد (Head): يحقق هذا الموديل المكون من 4 مراحل ارتفاعاً هيدروليكياً اسمياً يبلغ حوالي 33 متراً ($33 \text{ m}$ / ما يعادل 3.3 بار) عند نقطة العمل المثالية الاسميّة، ويصل أقصى ارتفاع للمضخة عند إغلاق المحابس (Shut-off Head) إلى حوالي 44 متراً (4.4 بار).

• صمام عدم رجوع مدمج (Built-in Non-return Valve): رأس المضخة مزود بصمام فائق الاعتمادية لمنع التدفق العكسي للمياه وحماية الأجزاء الميكانيكية بالكامل من ظاهرة المطرقة المائية (Water Hammer).

• أقصى ضغط تشغيلي متحمل للهيكل: 60 بار (600 متر)، مما يتيح تركيبها بأمان في الآبار والمنشآت ذات الضغوط المرتفعة دون أي مخاوف هندسية.

• نطاق درجة حرارة السائل: مصممة لمناولة المياه الباردة والمعتدلة وتتحمل درجات حرارة تتراوح من $-15^{\circ}\text{C}$ وحتى $+40^{\circ}\text{C}$.

• مواصفات المحرك (Submersible Motor): محرك كهربائي غاطس بالكامل محكم الإغلاق ومبرد داخلياً بقدرة 9.2 كيلوواط (12.5 حصان)، ثلاثي الأطوار (380-415 فولت) فئة عزل (Class F)، ودرجة حماية مطلقة IP68 مخصص للعمل الشاق والمستمر تحت الماء.

جدول المواد المصنعة (Materials)

التطبيقات

تتفوق سلسلة SP 77-4N الغاطسة ذات التدفق العالي والمقاومة الكيميائية العالية في المشاريع والمؤسسات التي تتطلب سحب كميات مياه ضخمة بضغط مستقر، ومن أبرز استخداماتها:

1. محطات تحلية المياه ووحدات الـ RO: سحب ومناولة مياه الآبار الجوفية عالية الملوحة كمرحلة أولى أساسية وتغذية محطات التناضح العكسي المركزية.

2. الري الزراعي الكثيف: تزويد نظم الري المحوري (Center Pivot) الكبرى، وشبكات الرش والتنقيط التي تتطلب تدفقاً غزيراً لتغطية مساحات زراعية شاسعة بإنتاجية عالية.

3. إمدادات المياه البلدية والمركزيّة: استخراج المياه الجوفية على نطاق واسع وتغذية خزانات التوزيع وشبكات الشرب العامة للمدن والتجمعات السكنية الكبرى.

4. أنظمة خفض منسوب المياه الجوفية (Dewatering): تجفيف وتصفية المياه الجوفية في المشاريع الإنشائية الضخمة، الأنفاق، ومناجم التعدين التي تتطلب سحب مياه بمعدلات تدفق عالية جداً ومقاومة للأملاح.

5. التطبيقات الصناعية ومجموعات الضغط: تزويد المصانع الكبرى ومحطات الطاقة بمياه التبريد والمعالجة، وضخ السوائل الكيميائية الخفيفة في البيئات الصناعية القاسية.
