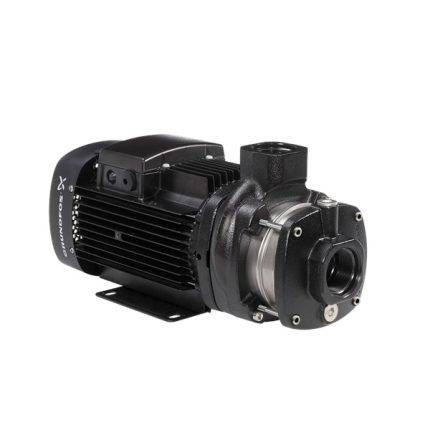

مضخة جراندفوس الأفقية متعددة المراحل، موديل CM 25-4 A-R-A-V-AVBV (7.5 حصان / 380 فولت)

الوصف العام

تُعد مضخة Grundfos CM 25-4 مضخة طرد مركزي أفقية متعددة المراحل غير ذاتية التحضير، مصممة بهيكل مدمج (Compact) عالي المتانة ومقترنة بمحرك كهربائي فائق الكفاءة مبرد بالمروحة الخلفية. تنفرد هذه السلسلة باعتماديتها الميكانيكية العالية وهدوء تشغيلها الاستثنائي، مما يجعلها مثالية للدمج كجزء أساسي في الأنظمة الصناعية المعقدة ومجموعات تعزيز الضغط (Booster Systems). وبفضل تزويدها بـ 4 مراحل هيدروليكية مصممة هندسياً بتقنيات جراندفوس المتطورة وجوانات الفيتون (Viton)، تتميز المضخة بقدرة ممتازة على تحقيق ضغوط مرتفعة وثابتة مع تحمل درجات حرارة سوائل مرتفعة ومقاومة كيميائية ممتازة.

ميزات المنتج والمواصفات الفنية

• تصميم مدمج ومتين (Modular Design): هيكل ميكانيكي مرن وموفر للمساحة يسمح بتركيب المضخة بسهولة داخل الماكينات وخطوط الإنتاج ومجموعات البوستر.

• جوانات فيتون (Viton – FKM): توفر حماية تامة وحصانة ضد السوائل الكيميائية الخفيفة، الزيوت، والمياه الساخنة جداً مقارنة بالمطاط التقليدي.

• معدل التدفق (Flow Rate): نطاق تشغيل عالي الإنتاجية يتراوح بين 11 إلى 31 متر مكعب في الساعة، مع تدفق اسمي مثالي عند أعلى كفاءة يبلغ $25 \text{ m}^3/\text{h}$ (ما يعادل حوالي 416 لتر/دقيقة).

• الارتفاع / ضغط الطرد (Head): يحقق هذا الموديل المكون من 4 مراحل ارتفاعاً هيدروليكياً أقصى يقارب 62 متراً ($62 \text{ m}$ / ما يعادل 6.2 بار)، وينتج ضغطاً يبلغ حوالي 49 متراً (4.9 بار) عند نقطة العمل الاسمية المثالية.

• أقصى ضغط تشغيلي متحمل للهيكل: 10 بار (PN 10) أو 16 بار اعتماداً على درجة حرارة السائل.

• نطاق درجة حرارة السائل المتسع: بفضل جوانات الفيتون والمانع المتطور، تتحمل المضخة درجات حرارة واسعة جداً للسوائل تتراوح من $-20^{\circ}\text{C}$ وحتى $+90^{\circ}\text{C}$ (وتصل إلى $+120^{\circ}\text{C}$ في نسخ خاصة).

• مواصفات المحرك (Motor): محرك كهربائي قياسي 3 فاز (380-415 فولت) ثنائي الأقطاب فائق الكفاءة، فئة عزل (Class F)، ودرجة حماية ميكانيكية IP55 مقاومة للأتربة ورذاذ المياه.

جدول المواد المصنعة (Materials)

التطبيقات

تتفوق سلسلة CM الأفقية متعددة المراحل في التطبيقات الصناعية والتجارية التي تتطلب ضغوطاً قوية ومستمرة في مساحات مدمجة، ومن أبرز استخداماتها:

1. مجموعات بوستر تعزيز الضغط المركزية: بناء وتغذية أنظمة تعزيز ضغط المياه (Pressure Boosting Systems) للمباني التجارية، الفنادق، والمنشآت الصناعية.

2. محطات معالجة وفلترة المياه الكبرى: ضخ المياه داخل وحدات التناضح العكسي (RO Systems) وأنظمة الترشيح الفائقة المتوسطة الكثافة.

3. أنظمة التبريد والتدفئة الصناعية: تدوير المياه المبردة أو الساخنة داخل المبادلات الحرارية، ومبردات الماكينات (Chillers).

4. غسيل خطوط الإنتاج والتعقيم: أنظمة التنظيف والتشطيف بالضغط العالي في مصانع الأغذية والمشروبات والسيارات.

5. تغذية الغلايات الصغيرة وأنظمة الزراعة: ضخ مياه التغذية للغلايات (Boiler Feed) بفضل تحملها للحرارة العالية، ونظم الري المتطورة للصوبات الزراعية.
